Прокладка радіатора мала для мотоблока 175N/180N (7/9Hp) AMG

Мала прокладка радіатора для мотоблока 175N/180N (7/9Hp) AMG ущільнює стик у системі охолодження. Вона розташовується між прилеглими поверхнями та запобігає витіканню охолоджувальної рідини через з’єднання. Під час ремонту радіатора від стану цієї прокладки залежить герметичність стику після складання. Пошкоджене ущільнення не вдасться відновити лише сильнішим затягуванням кріплення.

Будова та робота

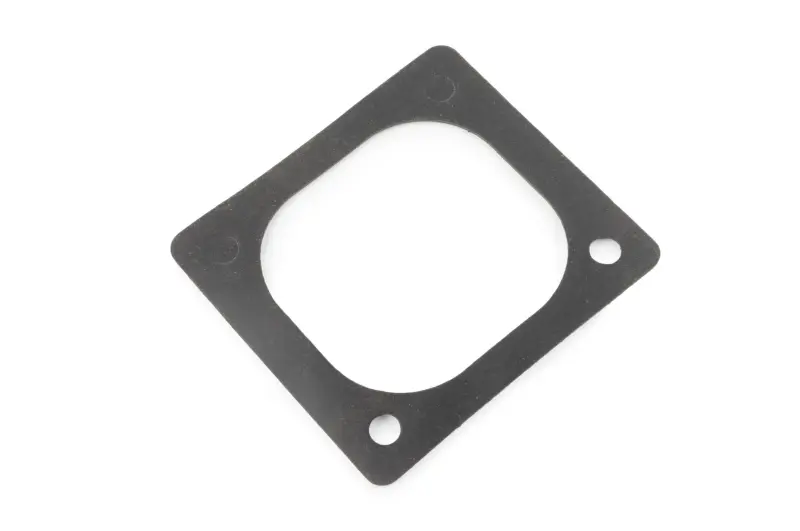

Це плоска прокладка темного кольору з чотирикутним зовнішнім контуром, великим центральним вирізом із заокругленими кутами та круглими отворами для кріплення. Внутрішній виріз має збігатися з проходом з’єднання, а ущільнювальна смуга — повністю спиратися на посадкову площину. Якщо прокладка зміститься, частина стику може залишитися неущільненою, а край деталі — потрапити в прохід.

Назва виконання «мала» допомагає розрізняти прокладки, проте добирати деталь потрібно за формою знятого ущільнення та місцем його встановлення. Однаковий на перший погляд зовнішній контур не означає збігу кріпильних отворів і центрального вирізу. Невідповідну прокладку не слід розтягувати або дорізати отвори, щоб встановити її на кріплення.

Ознаки пошкодження

Перевірити ущільнення варто, якщо вздовж стику з’явилися волога, патьоки чи засохлий наліт від охолоджувальної рідини. Після розбирання причинами для заміни є надриви, зім’яті ділянки, пошкодження країв і залишки прокладки, що пристали до поверхонь. Деталь, яка вже була затиснута в з’єднанні, може втратити початкову форму навіть без помітного розриву та не забезпечити герметичність при повторному використанні.

Водночас слід оглянути посадкові площини, кріплення й різьбу. Корозія, подряпини, тріщини або викривлення поверхонь заважають рівномірно притиснути ущільнення. Заміна самої прокладки таких пошкоджень не усуває. Якщо рідина є і на сусідніх деталях, спочатку знаходять джерело витоку: вона може стікати до прокладки з іншого з’єднання.

Як перевірити відповідність

• Зіставте зовнішню форму та габарити з посадковим місцем: ущільнення має лягати рівно, без натягу й складок.
• Перевірте розміри та обриси центрального вирізу, щоб його краї не перекривали прохід.
• Порівняйте кількість, діаметр і розташування кріпильних отворів: кріплення має проходити без зусилля.
• Звірте товщину та виконання з вимогами до конкретного з’єднання. Стиснута стара прокладка не дає точного уявлення про початкову товщину.

Особливості заміни

Працюють на охололому двигуні, попередньо зливши охолоджувальну рідину нижче стику, який потрібно розібрати. Залишки старого ущільнення обережно прибирають, не дряпаючи площини та не допускаючи потрапляння частинок усередину. Посадкові поверхні очищують і оглядають, після чого прикладають нову прокладку та перевіряють суміщення отворів.

З’єднання складають без перекосу. Кріплення затягують поступово й рівномірно, дотримуючись зусилля, зазначеного в настанові до техніки. Герметик використовують лише тоді, коли це передбачено порядком складання цього з’єднання: надлишок може потрапити в прохід. Після заповнення системи перевіряють герметичність стику, а після роботи двигуна й охолодження оглядають його ще раз. Якщо волога з’являється знову, потрібно знайти причину витоку, а не затягувати кріплення дедалі сильніше.
