Автоматичний вимикач 13 А GN 2-3,5KW AMG-2

Автоматичний вимикач 13 А GN 2-3,5KW AMG-2 призначений для вимкнення живлення в разі перевантаження. Його добирають на заміну несправному автомату за номіналом, приєднувальними контактами та місцем встановлення. Параметри захисту мають відповідати проводці й обладнанню: більший номінальний струм не є способом позбутися повторних вимкнень, адже це може спричинити перегрів проводів і з’єднань.

Конструкція та позначення

Чорний корпус має два плоскі контактні виводи знизу. У верхній частині розташований виступний кнопковий орган керування, поруч — язичок з отвором. Для встановлення потрібне місце не лише під корпус, а й над ним: панель не повинна тиснути на кнопку або заважати користуватися нею.

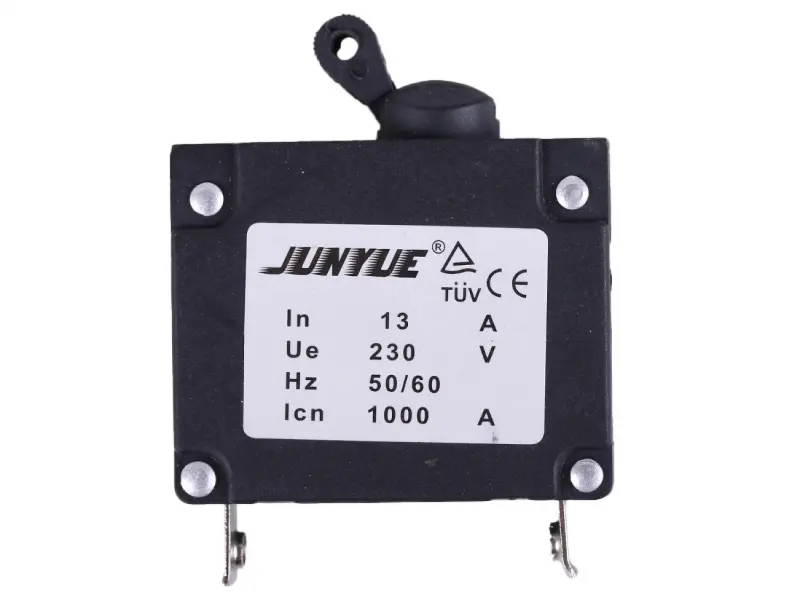

Маркування корпусу містить JUNYUE, In 13 A, Ue 230 V, Hz 50/60 та Icn 1000 A. In означає номінальний струм 13 А, Ue — номінальну робочу напругу 230 В, Hz — частоту 50/60 Гц. Icn 1000 A вказує номінальну вимикальну здатність, а не струм, який можна постійно пропускати через автомат. Також нанесені знаки TÜV і CE. Позначення GN 2-3,5KW та AMG-2 враховують разом із параметрами демонтованого вимикача; лише цих кодів для підбору недостатньо.

Ознаки несправності

Вимикач потребує перевірки, якщо корпус тріснув, кнопка пошкоджена, виводи підгоріли або живлення зникає через нестійкий контакт. Запах нагрітої ізоляції й потемніння біля клеми також вимагають уваги. Причиною локального нагрівання буває послаблений наконечник: новий автомат не усуне цю проблему, якщо залишити пошкоджене з’єднання. Під час заміни оглядають і прилеглі ділянки проводів.

Часте спрацьовування не доводить несправність самого вимикача. Він може правильно реагувати на надмірне навантаження або пошкодження підключеного обладнання. Якщо вимкнення повторюється, потрібно знайти причину. Примусово утримувати кнопку чи встановлювати перемичку замість захисту не можна.

Як підібрати заміну

• Зіставте номінальний струм, робочу напругу та частоту з маркуванням знятого автомата й вимогами обладнання.
• Перевірте вимикальну здатність і характеристики спрацьовування за документацією обладнання та попереднього вимикача.
• Порівняйте габарити, посадочне місце й розташування кнопки: корпус має встановлюватися без перекосу та перероблення панелі.
• Звірте розміри й напрямок контактних виводів. Наконечники повинні щільно приєднуватися без розтягування, підгинання та натягу проводів.

Монтаж і контроль

Роботу починають після повного від’єднання живлення та перевірки відсутності напруги. Розташування проводів фіксують до демонтажу. Знімаючи наконечники, тримаються за їхню металеву частину, не смикають за ізоляцію й не відхиляють виводи вимикача. Корпус закріплюють рівно, а проводи прокладають так, щоб вони не натягували клеми та не торкалися гострих країв.

Після складання перевіряють надійність контактів, доступність кнопки та закриття струмовідних частин. Пробне ввімкнення виконують із навантаженням, передбаченим для обладнання. Якщо клеми нагріваються, з’являється запах або автомат знову спрацьовує, живлення вимикають і перевіряють підключення. Занижений номінал спричиняє зайві вимкнення, завищений — порушує узгодження захисту з проводкою.
