Кришка бічна редуктора фрези RF AMG-2

Бічна кришка редуктора фрези RF AMG-2 закриває бічну частину корпусу механізму. Її замінюють, коли вона пошкоджена або вже не прилягає до корпусу належним чином. Під час ремонту має значення не лише надійність кріплення: поверхні повинні правильно стикуватися, без перекосу та нерівномірного притискання по краю.

Будова кришки

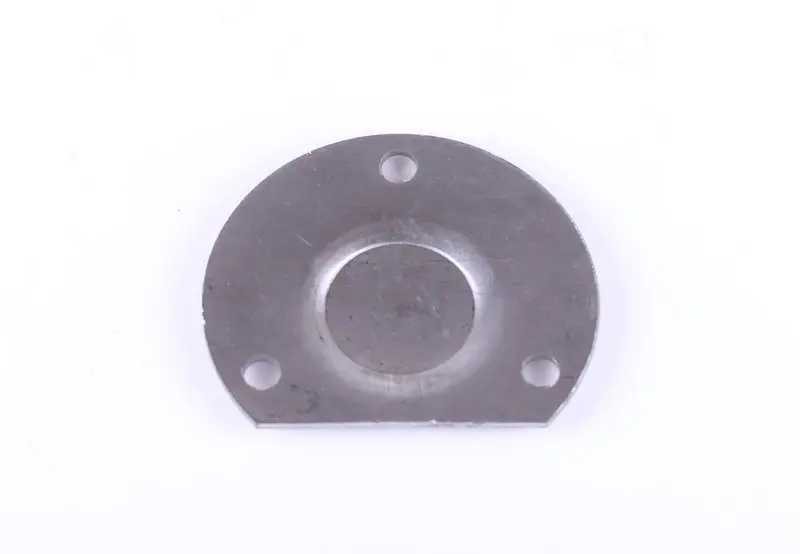

Деталь має округлий зовнішній контур із прямим нижнім зрізом, три отвори для кріплення та круглу формовану центральну частину. Під час підбору враховуйте всі ці ознаки разом. Навіть за однакових обрисів кришка може не підійти через інше розташування отворів або профіль середини.

Прямий край зручно використовувати як орієнтир, порівнюючи деталь зі знятою кришкою. Додатково звірте положення кожного отвору та форму центральної частини з обох боків. Її глибина має відповідати посадці й залишати передбачений конструкцією простір усередині редуктора.

Ознаки пошкодження

Кришку варто оглянути за наявності тріщин, вм’ятин, викривленого краю або пошкоджених ділянок навколо кріпильних отворів. Удар може порушити рівність поверхні прилягання, навіть якщо загальна форма збереглася. Надмірне затягування кріплення також здатне деформувати місця притискання. Сильніше затягнути болти — не спосіб відновити пошкоджену кришку.

Сліди мастила вздовж стику є приводом перевірити все з’єднання. Огляньте ущільнення, кріплення та поверхню корпусу під кришкою: причиною витікання може бути бруд між деталями або пошкоджене ущільнення. Якщо зірвана різьба чи ушкоджена крайка корпусу, самої заміни кришки буде недостатньо.

Перевірка відповідності

• Зіставте зовнішні розміри, округлий контур і положення прямого зрізу.
• Перевірте діаметри трьох отворів та відстані між їхніми центрами.
• Порівняйте профіль і глибину центральної частини з обох боків.
• Звірте товщину біля кріплень і форму поверхні, що контактує з корпусом.
• Перевірте спосіб ущільнення та відстань до сусідніх деталей у місці встановлення.

Найзручніше порівнювати кришки поруч, додатково перевіряючи посадку на корпусі. Якщо знята деталь суттєво деформована, не використовуйте її як єдиний зразок розмірів. Невідповідність отворів завадить правильно встановити кріплення, а помилка у профілі середини може спричинити зачіпання внутрішніх деталей редуктора.

Як встановлювати

Роботу проводять на зупиненій техніці, унеможлививши випадковий запуск і рух фрези. Спочатку очистьте ділянку навколо кришки, щоб під час відкривання бруд не потрапив у корпус. Зафіксуйте орієнтацію старої деталі та розташування кріплень. Після зняття приберіть залишки ущільнення, не дряпаючи поверхню стику, огляньте різьби та край корпусу.

Відновлюйте ущільнення відповідно до конструкції редуктора. Прикладіть кришку до посадкового місця й наживіть усі кріплення вручну. Затягуйте їх поступово та рівномірно, дотримуючись зусилля, зазначеного в документації техніки. Якщо кришка не сідає вільно, з’ясуйте причину, а не притягуйте її болтами. Після складання перевірте прилягання по всьому краю та відсутність зачіпання під час контрольного прокручування за інструкцією техніки. Після короткої перевірки роботи повторно огляньте стик на появу слідів мастила.
