Ковпачок вала відбору потужності мотоблока 190N/195N (12/15Hp) AMG

Ковпачок вала відбору потужності для мотоблока 190N/195N (12/15Hp), позначення AMG. Закриває кінець вала, коли до нього не приєднано привод навісного обладнання. Кришка допомагає захистити поверхню вала від прямого потрапляння бруду та випадкових ударів під час зберігання й переміщення мотоблока. Обертання вона не передає: для правильного підбору потрібні відповідна посадка на корпусі та достатній простір усередині.

Будова та причини заміни

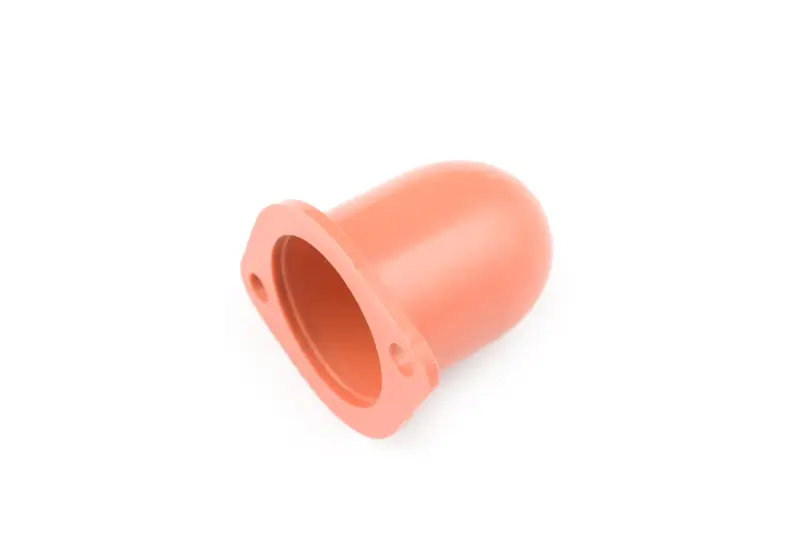

Ковпачок має форму стакана із заокругленим закритим торцем. Навколо відкритої частини розташований фланець із двома отворами для кріплення. Колір — помаранчевий. Отвори мають збігатися з кріпленнями на корпусі, а внутрішня порожнина — вміщувати кінець вала без торкання стінок і торця. Тому самої подібності зовнішньої форми для вибору недостатньо.

Заміна потрібна, якщо кришка тріснула, край відколовся, пошкоджені місця кріплення або фланець деформувався й більше не прилягає рівно. Хитання ковпачка, сліди тертя зсередини та послаблення болтів після роботи також потребують перевірки. Типові причини пошкоджень — удар, встановлення з перекосом і надмірне затягування. Якщо старий ковпачок загубився, відкриту частину вала варто спочатку очистити та оглянути, а вже потім закривати.

Як перевірити відповідність

Порівняйте посадочний край, відстань між центрами отворів і їхній діаметр зі знятою деталлю. Окремо перевірте внутрішню глибину та ширину порожнини з урахуванням того, наскільки вал виступає над площиною кріплення. Близькі за зовнішніми обрисами кришки можуть мати різний запас простору всередині. Якщо старий фланець погнутий або зламаний, розташування кріплень додатково звірте безпосередньо на корпусі мотоблока.

Зверніть увагу на товщину фланця біля отворів і довжину болтів. Задовгий болт може впертися в дно різьбового отвору раніше, ніж притисне кришку; закороткий матиме недостатнє зачеплення різьби. За наявності шайб чи прокладки в цьому з’єднанні перевірте їхній стан і підберіть заміну відповідно до конструкції кріплення. Намагатися сумістити отвори силою або стягнути перекошений фланець болтами не слід.

Монтаж без перекосу

Зупиніть двигун, дочекайтеся повної зупинки вала та унеможливте випадковий запуск. Зніміть залишки пошкодженої кришки, приберіть бруд із площини прилягання й огляньте різьбу. Поруч перевірте місце виходу вала з корпусу. Якщо там є сліди оливи, потрібно окремо перевірити ущільнення: зовнішній ковпачок не виконує функцію сальника. Під час очищення не допускайте потрапляння забруднень усередину корпусу.

Прикладіть нову кришку без натиску: вона має зайняти своє місце рівно, без упирання у вал. Спершу наживіть обидва болти, після чого підтягуйте їх поступово й рівномірно, за вимогами до кріплення вашої техніки. Якщо ковпачок не сідає, зніміть його та перевірте причину, а не притягуйте силою. Наприкінці переконайтеся, що фланець прилягає і кришка не хитається. Замала глибина або перекіс можуть спричинити тертя, пошкодження ковпачка та послаблення болтів.
