Датчик Холла Delta AMG

Датчик Холла Delta AMG — деталь системи запалювання, яка формує сигнал про положення ротора під час обертання. Цей сигнал потрібен для визначення моменту подавання іскри. Щоб заміна усунула несправність, потрібно зіставити кріплення, розташування чутливої частини та підключення зі знятим датчиком. Самої назви для точного підбору недостатньо.

Будова та робота

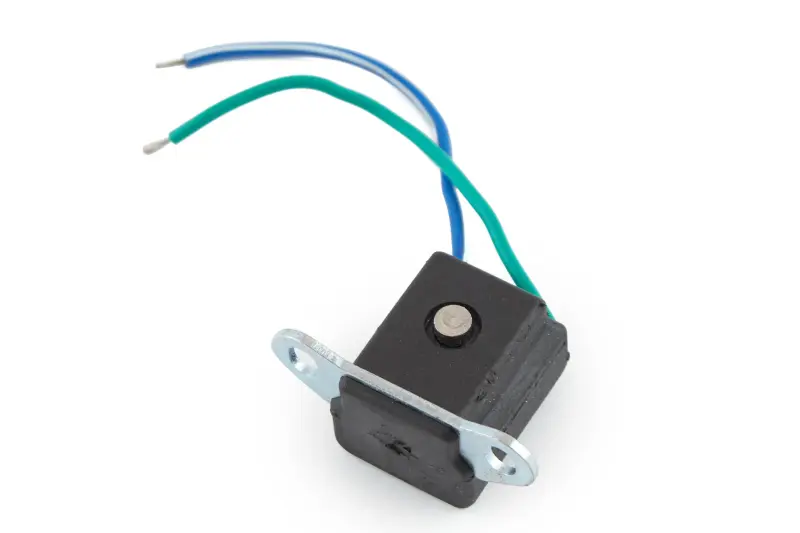

Датчик має чорний корпус, кріпильну планку з двома отворами та два виведені проводи — синій і зелений. На корпусі є кругла виступна частина. Кінці проводів вільні, без установленої з'єднувальної колодки. Таке виконання потрібно врахувати під час підключення до штатної проводки: перевірити спосіб з'єднання, довжину виводів і можливість прокласти їх без натягу.

Датчик розташовується поруч із ротором запалювання, тому взаємне положення цих деталей впливає на роботу системи. Корпус має триматися нерухомо, а проводи — проходити осторонь частин, що обертаються. Не варто визначати призначення виводів лише за кольором ізоляції: підключення звіряють зі схемою конкретної техніки.

Ознаки несправності

Відсутність іскри, складний запуск, перебої та зупинка двигуна після прогрівання можуть бути приводом перевірити датчик. Проте ті самі симптоми виникають через інші несправності запалювання. Спочатку оглядають проводи й контакти, перевіряють, чи немає обривів, потертої ізоляції або ослаблених з'єднань. Вимірювання проводять за методикою, передбаченою для встановленої системи запалювання.

Окремої уваги потребують тріщини корпусу, пошкодження проводів біля виходу, погнута кріпильна планка та сліди торкання ротора. Якщо датчик постраждав від механічного впливу, разом із заміною усувають його причину. Зміщене кріплення чи провід, залишений поблизу ротора, здатні пошкодити й нову деталь.

Як підібрати заміну

Зіставте форму корпусу, відстань між отворами, розташування виступної частини відносно планки та напрямок виходу проводів. Переконайтеся, що кріплення дає змогу встановити потрібний для вашої техніки зазор до ротора. Також перевірте спосіб з'єднання зі штатною проводкою та призначення обох виводів. Невідповідна геометрія завадить монтажу або спричинить торкання обертової частини, а помилка підключення може порушити передавання сигналу.

Заміна та перевірка

Монтаж виконують на охололому двигуні з вимкненим запалюванням. Перш ніж знімати старий датчик, фіксують його положення та шлях прокладання проводів. Очищають місце встановлення, оглядають кріплення, сусідню проводку та її фіксатори. Пошкоджені з'єднувачі й ізоляцію відновлюють під час цієї ж роботи: заміна датчика не усуне поганого контакту в проводці.

Деталь закріплюють у штатному положенні, а зазор перевіряють за документацією техніки. З'єднання надійно ізолюють, проводи прокладають без різких перегинів біля корпусу та захищають від перетирання. До запуску перевіряють, чи не торкається ротор датчика або проводів під час обертання. Після складання контролюють запуск і рівномірність роботи двигуна. Якщо перебої залишилися, діагностику системи запалювання продовжують.
