Ротор (якір) бензогенератора 6,5/6,8 кВт AMG

Ротор (якір) бензогенератора 6,5/6,8 кВт AMG встановлюється всередині статора та обертається від двигуна. Він бере участь у створенні магнітного поля, завдяки якому генератор виробляє електроенергію. Таку деталь замінюють у разі пошкодження обмотки, деформації вала або інших дефектів, що заважають відновити справну роботу генераторної частини.

Будова та робота

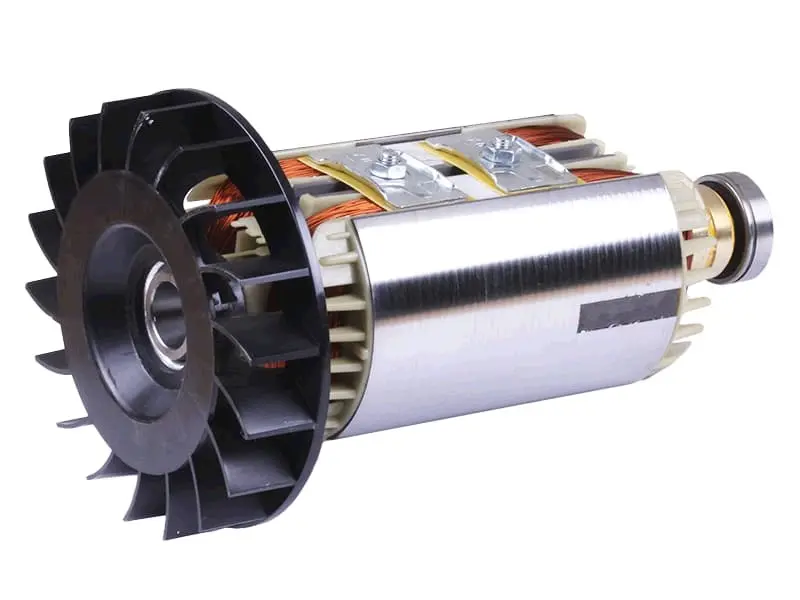

Ротор має циліндричне осердя з обмоткою, вал і крильчатку з одного боку. З протилежного боку розташовані контактні кільця та підшипник. Під час обертання крильчатка створює потік повітря для охолодження генераторної частини. Через щітки й контактні кільця струм надходить до обмотки ротора, який обертається разом із валом.

Стан ізоляції обмотки, поверхонь кілець і опор впливає на роботу генератора. Перегрів може пошкодити ізоляцію, зношені щітки погіршують контакт, а люфт підшипника здатен спричинити торкання ротора до статора. Заміна має усувати наслідки несправності разом із її причиною: якщо залишити пошкоджену опору чи поганий контакт щіток, нова деталь також працюватиме в несприятливих умовах.

Ознаки можливої несправності

Ротор варто перевірити, якщо генератор перестав видавати напругу, працює з нестабільною напругою, з’явилися сторонній шум або запах перегрітої ізоляції. Сліди тертя на осерді також потребують уваги. Проте ці прояви можуть бути пов’язані зі щітками, регулятором напруги чи з’єднаннями. Підставою для заміни ротора мають бути результати огляду та перевірки обмотки, вала й посадкових поверхонь.

Як підібрати заміну

Позначення 6,5/6,8 кВт вказує на потужнісну групу, але не замінює перевірку конструкції. Зіставте зі знятою деталлю загальну довжину, діаметр осердя, форму кінців вала та спосіб його з’єднання з двигуном. Перевірте посадки під підшипники, розташування контактних кілець і відстань від крильчатки до прилеглих частин корпусу.

Також мають збігатися виконання кріплення та вимоги генераторної частини вашої установки. Невідповідна довжина чи посадка ускладнить складання, змістить ротор усередині статора або порушить контакт щіток із кільцями. Генератори близької потужності можуть відрізнятися будовою, тому орієнтуватися лише на значення кіловатів не варто. Позначення AMG звіряють із документацією та позначеннями встановленого обладнання.

На що зважати під час установлення

Генератор зупиняють, дають йому охолонути, від’єднують споживачів і унеможливлюють випадковий запуск двигуна. Під час розбирання фіксують розташування кріплень та з’єднань. Для виймання ротора використовують передбачені конструкцією опорні місця. Не можна передавати зусилля через обмотку, контактні кільця або лопаті крильчатки: їх пошкодження завадить подальшій роботі.

Поки генератор розібраний, перевіряють підшипники та їхні посадки, щітки, щіткотримач і внутрішню поверхню статора. Зношені щітки й опори замінюють за результатами огляду. Після складання переконуються, що ротор обертається вільно, не торкається статора, щітки правильно прилягають до кілець, а кріплення затягнуті. Пробний запуск і перевірку вихідної напруги проводять за інструкцією генератора. Шум, биття чи швидке нагрівання є приводом зупинити установку та перевірити складання.
