Привід спідометра (редуктор) Delta AMG-3

Привід спідометра (редуктор) Delta AMG-3 передає обертання від колеса до троса механічного спідометра. Завдяки цій передачі працюють покажчик швидкості та лічильник пройденого шляху. Редуктор потребує заміни, якщо пошкоджені зубці, зношені з’єднання або механізм заїдає й більше не обертає трос рівномірно.

Будова та ознаки зношення

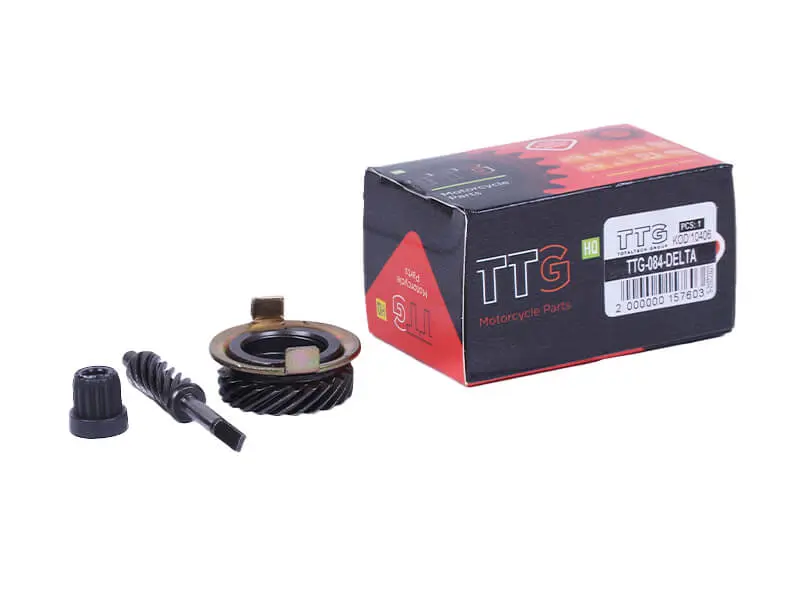

Основою механічного приводу є зубчаста пара. Кільцева зубчаста деталь передає рух валику з гвинтовими зубцями, який обертає трос. Стан обох частин впливає на роботу передачі: зношення однієї може порушити зачеплення з іншою. Виступи кільцевої деталі мають потрапляти у відповідні пази. Погнуті виступи або помилка під час їх суміщення можуть спричинити проковзування чи заклинювання.

Редуктор варто перевірити, коли стрілка залишається нерухомою під час руху, показання стрибають, облік відстані періодично зупиняється або біля приводу з’являється сторонній звук. Причиною також бувають обірваний трос, зношені наконечники чи несправний прилад. Спочатку з’ясуйте, де саме переривається передавання обертання, щоб не міняти справну деталь замість пошкодженої.

Як підібрати заміну

Порівнюйте новий привід зі знятим за посадкою, зубчастою частиною та з’єднанням із тросом. Схожого зовнішнього контуру недостатньо: різниця в зубцях чи формі виходу може завадити роботі механізму, навіть якщо його вдалося розмістити на місці старого.

• Зіставте зовнішній і внутрішній діаметри кільцевої деталі, її товщину та розташування виступів.
• Перевірте кількість зубців, напрямок і профіль нарізки, розміри та форму сполученого валика.
• Порівняйте кінець валика, що з’єднується з тросом, і спосіб закріплення троса.
• Переконайтеся, що посадкові поверхні й упори відповідають старій деталі та не потребують підгинання або підпилювання.

Від співвідношення зубців залежить частота обертання троса. Невідповідна зубчаста пара може спотворювати швидкість і пройдену відстань, хоча стрілка рухатиметься без ривків. Тому можливість закріпити привід ще не означає, що він правильно працюватиме зі спідометром.

Що врахувати під час встановлення

Перед розбиранням зафіксуйте порядок розташування шайб, втулок, ущільнень і фіксаторів. Приберіть забруднення та старе мастило з місця встановлення, огляньте пази й зубці деталі, з якою працює привід. Якщо парна деталь має значне зношення, її також потрібно замінити: пошкоджене зачеплення прискорить зношування нової частини. Окремо перевірте наконечник троса та легкість його обертання.

Сумістіть виступи з пазами й переконайтеся, що механізм став на місце без надмірного зусилля. Не намагайтеся усунути перекіс затягуванням кріплення. Тип мастила та порядок затягування обирайте за вимогами до конкретної техніки. Прокладіть трос без різких перегинів і натягу, а після складання перевірте вільне обертання колеса та передавання руху на трос. Хрускіт, тугий хід або ривки — привід повторно перевірити посадку до початку експлуатації.
