Замок запалювання (голий) ZS125J, Lifan, VIPER, Musstang AMG-3

Замок запалювання (голий) ZS125J, Lifan, VIPER, Musstang AMG-3 дає змогу вмикати й вимикати запалювання ключем. Під час повертання ключа контактна частина перемикає з’єднання проводки відповідно до схеми мотоцикла. Іскру створюють інші складові системи, а замок керує її станом для запуску та зупинки двигуна.

Конструкція замка

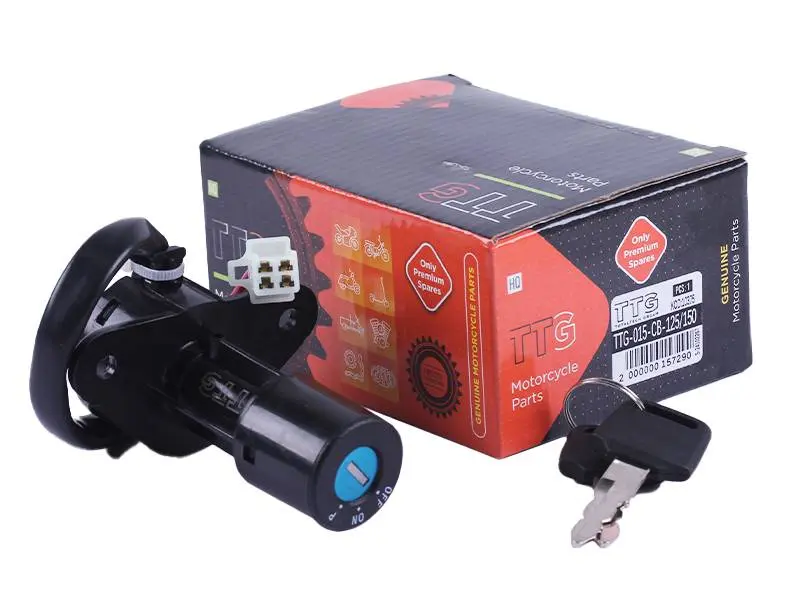

Циліндричний корпус із личинкою поєднаний із кріпильною частиною та проводкою з роз’ємом. Під час заміни мають збігатися всі три складові: посадка корпусу, спосіб кріплення та підключення до мотоцикла. Позначення виконання «голий» варто зберігати під час пошуку заміни, а конструкцію перевіряти за знятим замком.

На торці є позначення ON і OFF — увімкнення та вимкнення. Ключ має повертатися між положеннями плавно, без заклинювання. Якщо механізм заїдає, не докладайте надмірної сили та не повертайте ключ плоскогубцями: зламаний ключ або пошкоджена личинка ускладнять подальше зняття замка.

Ознаки несправності

Замок міняють через втрату ключа, пошкодження личинки, розхитаний механізм або перебої в роботі контактів. На зношення можуть вказувати ситуації, коли запалювання вмикається лише після похитування ключа, зникає від легкого дотику або не вимикається звичайним поворотом. Тріщини корпусу й зламані кріплення також є причиною для заміни.

Проте перебої не завжди спричинені самим замком. Ослаблені клеми, окислення в роз’ємі чи надломлений біля корпусу провід можуть давати такі самі симптоми. Разом із замком огляньте колодку та прилеглу ділянку джгута. Якщо відповідна частина роз’єму підгоріла або погано утримує контакти, її слід відновити чи замінити, інакше несправність з’єднання залишиться.

Як перевірити відповідність

Порівняйте кріпильну частину, розташування отворів, довжину корпусу та місце для встановлення. Корпус не повинен упиратися в сусідні деталі чи перешкоджати повороту керма. Назва техніки допомагає знайти потрібний напрямок пошуку, але придатність замка визначають за його посадкою та схемою підключення.

• Зіставте форму колодки, напрямні та спосіб фіксації роз’єму.
• Перевірте кількість зайнятих контактів і їхнє розміщення.
• Звірте призначення проводів зі схемою мотоцикла, не покладаючись лише на збіг кольорів.
• Переконайтеся, що проводки вистачає для прокладання штатним шляхом без натягу.

Навіть коли роз’єми можна фізично з’єднати, це ще не підтверджує однакове призначення контактів. Помилка підключення може завадити запуску, порушити вимкнення двигуна або пошкодити проводку. Різні колодки не варто переробляти навмання.

Заміна та контроль роботи

Перед зняттям відключають живлення й запам’ятовують положення замка та шлях проводів. Колодку роз’єднують за корпус, не тягнучи за джгут. Новий замок кріплять без перекосу, а проводи прокладають так, щоб вони не торкалися гострих країв і не потрапляли між рухомими деталями. Роз’єм має з’єднуватися та фіксуватися без силового підгинання контактів.

Після встановлення перевіряють, чи вмикається запалювання ключем і чи вимикається у відповідному положенні. Потім повертають кермо в обидва боки та стежать, щоб джгут не натягувався й не затискався. Якщо робота замка залежить від руху проводів, спочатку усувають несправність з’єднання, а вже потім переходять до експлуатації мотоцикла.
