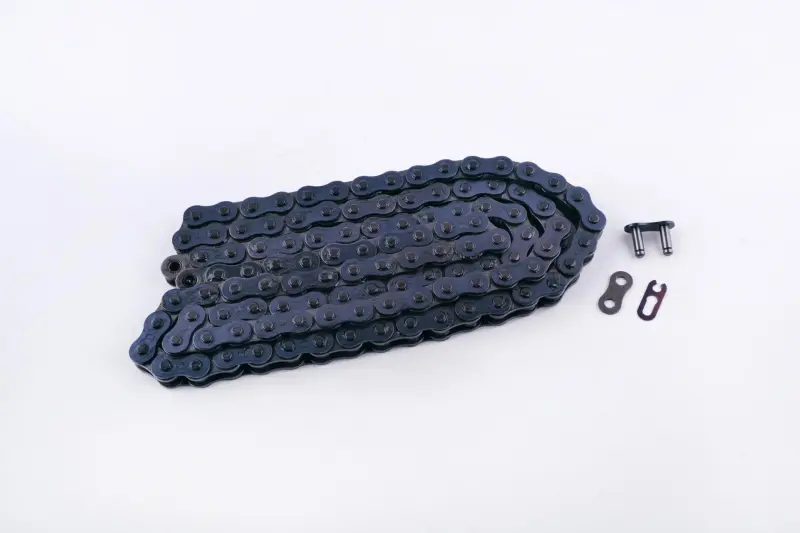

Ланцюг трансмісії 520-104L Yamaha, Lifan, ИЖ, Муравей VDK-2

Ланцюг трансмісії 520-104L передає обертання від ведучої зірки до веденої. Його встановлюють замість зношеного приводного ланцюга, коли регулювання натягу вже не забезпечує належної роботи передачі. Позначення 520 визначає типорозмір із кроком 15,875 мм, а 104L вказує на 104 ланки. Для правильного добору мають збігатися обидва параметри: однакова довжина ще не означає відповідності зіркам.

Як працює ланцюг

Ланки з боковими пластинами та роликами з'єднані шарнірами. Завдяки рухомим з'єднанням ланцюг огинає зірки, а ролики взаємодіють із їхніми зубцями. Зношування шарнірів поступово збільшує загальну довжину ланцюга й погіршує зачеплення. Підтягування усуває надмірне провисання, проте не повертає зношеним з'єднанням початкового стану.

До переліку застосування належать Yamaha, Lifan, ИЖ та Муравей; відповідність конкретній техніці визначають за параметрами її ланцюгової передачі. Самої назви марки недостатньо: потрібно звірити типорозмір, кількість ланок і встановлені зірки.

Що перевірити для добору

• Позначення на знятому ланцюгу та обох зірках: вони мають відповідати типорозміру 520.
• Потрібну кількість ланок — 104. Порівняння загальної довжини зі старим розтягнутим ланцюгом може дати хибний результат.
• Запас регулювання натягу: після монтажу має залишатися можливість установити належний вільний хід.
• Тип з'єднувальної ланки та спосіб її фіксації: з'єднання добирають до ланцюга, який установлюють.

Після заміни зірок на варіанти з іншою кількістю зубців потрібна довжина ланцюга може змінитися. Надто короткий ланцюг не дасть правильно скласти й відрегулювати передачу, а надто довгий може перевищити діапазон натягувачів. Невідповідний типорозмір порушує зачеплення та пришвидшує зношування зубців і ланок.

Ознаки зношування

Перевірка потрібна, якщо під час передавання тяги виникають ривки, окремі ланки туго згинаються, пластини чи ролики пошкоджені, а провисання помітно відрізняється на різних ділянках. Ступінь зношування визначають за методикою виробника техніки. Положення натягувача саме по собі не дає повної оцінки стану ланцюга. Бруд у шарнірах, нестача мастила, перекіс зірок і надмірний натяг прискорюють його зношування.

Особливості заміни

Заглушіть двигун і надійно зафіксуйте техніку, перш ніж знімати ланцюг. Огляньте ведучу та ведену зірки: загострені, загнуті або пошкоджені зубці швидко зіпсують новий ланцюг. Зношені зірки зазвичай замінюють разом із ним. Також варто перевірити напрямні й натяжні ролики, якщо вони є в цій передачі.

Прокладіть ланцюг по зірках без перекручування та замкніть відповідною з'єднувальною ланкою. Перевірте її фіксацію за інструкцією до з'єднання, вирівняйте зірки й відрегулюйте вільний хід за вимогами техніки. Прокрутіть передачу вручну та перевірте натяг у кількох положеннях, орієнтуючись на найтугішу ділянку. Ланцюг має рухатися без заїдання й контакту із сусідніми деталями. Після змащування та нетривалої роботи повторно перевірте натяг і надійність з'єднання.
