Зірка задня LoncinCG200 520-50T, внутрішній Ø 58, VDK

Задня зірка LoncinCG200 520-50T VDK передає зусилля від приводного ланцюга до заднього колеса. Її встановлюють замість зношеної веденої зірки, щоб відновити правильне зачеплення в ланцюговій передачі. Позначення 50T означає 50 зубців, а 520 — типорозмір ланцюга з кроком 15,875 мм. Внутрішній діаметр позначено як Ø 58; його звіряють із посадкою знятої деталі.

Будова та зачеплення

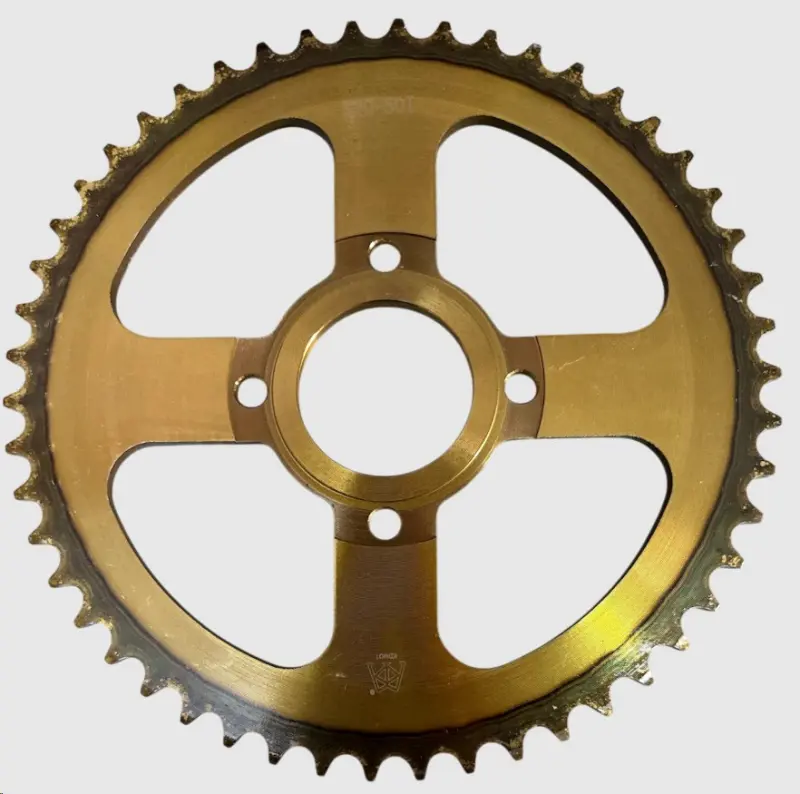

У центрі зірки є посадковий отвір, навколо нього — чотири отвори для кріплення. Між центральною частиною та зубчастим вінцем розташовані чотири великі вікна. Основна поверхня має золотистий колір. Для встановлення потрібен точний збіг посадки та всіх кріпильних отворів: сама їх кількість ще не визначає, чи підійде деталь до основи.

Під час руху ланцюг входить у зачеплення із зубцями та передає через них тягове зусилля. Зношений профіль погіршує контакт, через що передача може працювати з ривками й шумом. Водночас нова зірка не виправить зношений ланцюг: стан обох деталей впливає на роботу зачеплення та швидкість подальшого зносу.

Ознаки зносу

Зірку перевіряють, якщо зубці стали гострими, загнулися в один бік, мають відколи або нерівномірно стерлися по колу. Окремо оглядають ділянки біля кріплення: тріщини та видовжені отвори потребують уваги так само, як і пошкодження вінця. Бічне биття, ривки та нерівномірний натяг ланцюга — привід перевірити передачу, а не лише підтягнути її.

Бруд, недостатнє змащення ланцюга, перекіс колеса та помилки регулювання натягу прискорюють зношування зубців. Під час заміни задньої зірки варто оглянути передню зірку, ланцюг і кріплення. Якщо ланцюг витягнувся або має тугі ланки, він підвищуватиме навантаження й на нову деталь. Зношений ланцюг і зірки зазвичай замінюють разом.

Перевірка розмірів

• Звірте типорозмір ланцюга 520. Однаковий крок не означає повної відповідності: ланцюг та обидві зірки мають бути узгоджені за типорозміром.
• Перевірте кількість зубців — 50T. Її зміна впливає на передаточне відношення та може вимагати іншої довжини ланцюга або положення колеса.
• Порівняйте внутрішній діаметр Ø 58, діаметри кріпильних отворів і відстані між їхніми центрами.
• Зіставте товщину й форму посадкової частини, а також розташування зубчастого вінця відносно площини кріплення.

Найзручніше мати поруч зняту зірку та окремо перевірити її посадкові розміри. Назва моделі не замінює вимірювання, якщо на техніці вже змінювали колесо чи основу кріплення зірки. За неправильного розташування вінця ланцюг рухатиметься з перекосом, навантажуючи бокові поверхні зубців.

Заміна та регулювання

Ланцюг звільняють, а кріплення зірки розбирають у послідовності, передбаченій конструкцією колеса. Перед установленням очищають посадкову поверхню, оглядають основу та різьбу кріплення. Зірка має прилягати рівно; стягувати болтами деталь, отвори якої не збігаються, не можна. Кріплення затягують рівномірно, дотримуючись моменту й способу фіксації з керівництва до техніки.

Після складання вирівнюють колесо, перевіряють лінію ланцюга та встановлюють потрібне провисання. Колесо прокручують рукою на повний оберт, стежачи за плавністю руху й зміною натягу. Якщо ланцюг закушує, він відхиляється вбік або зірка має биття, причину усувають до виїзду.
