Елемент повітряного фільтра Honda DIO AF55/56/58/59 VDK — паперова гармошка в пластику

Елемент повітряного фільтра для Honda DIO AF55/56/58/59 з позначенням VDK — паперова гармошка в пластику для встановлення в корпус повітряного фільтра скутера. Папір затримує пил та інші частинки з повітря, яке надходить до двигуна. Щоб очищення працювало належним чином, потрібні цілі складки та щільне прилягання рамки: щілина по краю дає повітрю шлях в обхід фільтра.

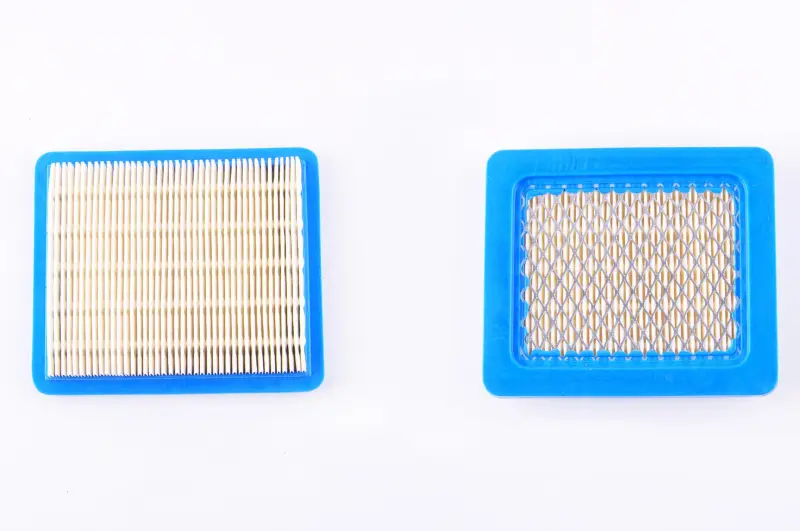

Будова фільтра

Паперову частину зібрано в часті складки й закріплено в синій пластиковій рамці прямокутної форми. З одного боку є захисна сітка. Завдяки складкам у межах рамки розміщується більша поверхня паперу, а сітка прикриває її від безпосереднього контакту із сусідніми деталями. Під час огляду та встановлення тримайте фільтр за рамку, не стискайте складки й не натискайте на сітку.

Ознаки забруднення та пошкодження

Фільтр потребує уваги, якщо складки забиті пилом, папір порваний або намокав, а рамка втратила форму. Сильне забруднення ускладнює проходження повітря до двигуна. Скутер може гірше набирати швидкість або працювати нестійко, проте самі ці прояви ще не визначають причину несправності. Огляньте фільтр, перш ніж пов’язувати з ним зміни в роботі двигуна. Розрив паперу є підставою для заміни незалежно від чистоти решти поверхні.

На запилених дорогах перевіряти стан складок доводиться частіше; орієнтиром залишається регламент обслуговування скутера. Паперовий фільтр не варто мити бензином, розчинником чи водою. Жорстка щітка та потужний струмінь стисненого повітря можуть пошкодити папір. Якщо дозволений керівництвом техніки спосіб очищення не допомагає, встановлюють новий фільтр. Просочувати папір оливою за аналогією з деякими поролоновими фільтрами не потрібно.

Як перевірити відповідність

Зіставте новий і знятий фільтри за зовнішнім контуром, довжиною, шириною та загальною товщиною. Зверніть увагу на кути рамки, ширину краю, що прилягає до корпусу, і положення сітки. Правильно підібрана деталь стає на місце без підрізання пластику чи зминання паперу. Якщо корпус повітряного фільтра вже замінювали, перевірка його посадкового місця особливо потрібна: назва моделі скутера сама по собі не визначає форму встановленого корпуса.

Заміна в корпусі

Заглушіть двигун, відкрийте кришку та запам’ятайте, як був розташований старий фільтр. Виймайте його обережно, щоб накопичений пил не обсипався у впускний канал. Приберіть бруд із корпуса, не допускаючи його потрапляння до каналу, що веде до двигуна. Перевірте край посадкового місця, кришку, кріплення та ущільнення, якщо вони передбачені конструкцією. Пошкоджені ущільнення й тріщини корпуса можуть пропускати пил повз цілий фільтр.

Встановіть рамку в штатне положення та перевірте прилягання по всьому периметру. Кришка має закриватися рівно, без надмірного зусилля. Не намагайтеся стягнути кріпленням корпус, якщо фільтр заважає через неправильну товщину. Замала рамка залишає проміжок, а завелика може деформуватися під час складання. Після закриття огляньте стик кришки з корпусом і перевірте фіксацію кріплень. Не запускайте двигун без фільтра або з відкритим корпусом заради перевірки.
