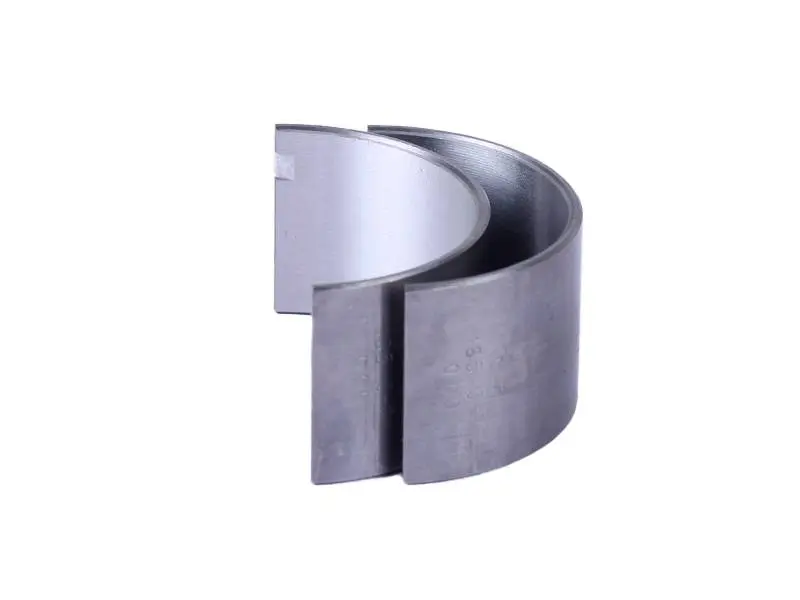

Вкладиші шатуна для мотоблока 190N/195N (12/15 к.с.) TTG AMG-8

Вкладиші шатуна для мотоблока 190N/195N (12/15 к.с.) TTG AMG-8 працюють у нижній головці шатуна, що охоплює шатунну шийку колінвала. Вони утворюють поверхню підшипника ковзання та сприймають навантаження, яке шатун передає від поршня до вала. За належного змащування між шийкою та вкладишами зберігається оливна плівка. Для її роботи потрібні справні поверхні й правильно підібраний зазор.

Будова та ознаки зношення

Це рознімні напівкруглі оболонки, які встановлюють у шатун і його кришку. Їхня форма дає змогу зібрати підшипник навколо шийки колінвала. Товщина стінки визначає зазор у з'єднанні, тому зовнішньої подібності деталей недостатньо для підбору. Навіть невелика розбіжність може вплинути на обертання вала та умови змащування.

Вкладиші замінюють за наявності задирок, значного стирання, відшарування поверхні або слідів перегрівання. Такі пошкодження виникають через нестачу оливи, забруднення, надмірний зазор чи дефекти шийки. Стук у шатунному з'єднанні та падіння тиску оливи можуть вказувати на зношення, однак причину встановлюють після розбирання. Самого звуку недостатньо, щоб визначити стан підшипника.

Як підібрати заміну

Зіставте позначення двигуна, розміри знятих вкладишів і стан колінвала. Перевіряють ширину оболонки, товщину стінки, форму торців та посадку в головці шатуна. Якщо конструкція має фіксувальні виступи, оливні отвори або канавки, їхнє розташування також має збігатися. Розмірне маркування старих деталей допомагає зорієнтуватися, але фактичні вимірювання шийки залишаються необхідними.

Окремо з'ясуйте, чи шліфували колінвал під час попереднього ремонту. Після такої обробки вкладиші добирають відповідно до ремонтного розміру шийки. Орієнтуватися лише на модель двигуна в цьому випадку недостатньо. Овальність, конусність і глибокі подряпини перевіряють до встановлення: нові оболонки не відновлюють геометрію вала та не усувають дефекти його поверхні.

Що врахувати під час заміни

Кришку не переставляють з іншого шатуна, а під час складання зберігають її правильне положення відносно власного шатуна. Постелі очищають від бруду та залишків пошкоджених вкладишів, оглядають на задирки й сліди провертання. Оболонки мають щільно прилягати до посадочних поверхонь. Прокладки під ними або підпилювання торців порушують посадку та передачу тепла.

Поверхні, що контактують із шийкою, змащують чистою моторною оливою. Зазор контролюють вимірюванням, а кріплення затягують із моментом і в послідовності, передбаченими для конкретного двигуна. Водночас оглядають шатунні болти й гайки та замінюють пошкоджені. Після затягування перевіряють, чи вільно обертається колінвал і чи немає заклинювання.

Замалий зазор може спричинити перегрівання та прихоплення поверхонь. Завеликий посилює ударні навантаження й погіршує умови змащування. Якщо старі вкладиші зруйнувалися, необхідно прибрати продукти зношення та перевірити надходження оливи до шатунного з'єднання. Без усунення причини пошкодження навіть правильно підібрані деталі можуть швидко потребувати повторної заміни.
