Котушка запалювання 4T CB125/150 Y-BOX AMG-3

Котушка запалювання 4T CB125/150 Y-BOX AMG-3 призначена для системи запалювання чотиритактного двигуна. Вона перетворює вхідний імпульс на високу напругу, потрібну для утворення іскри на свічці. Справна котушка забезпечує роботу свічки під час запуску та на різних режимах роботи мотора, щоб паливоповітряна суміш займалася в потрібний момент. Позначення 4T означає чотиритактний двигун.

Будова та ознаки несправності

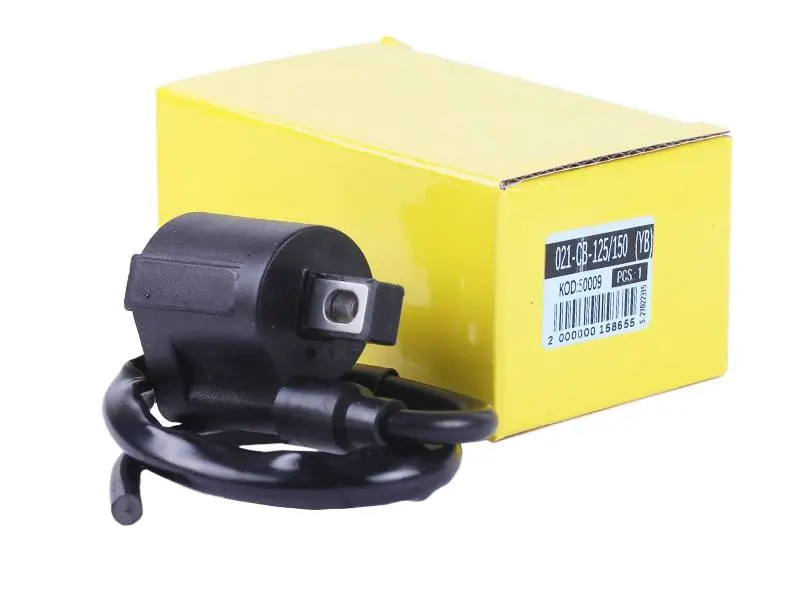

Чорний корпус котушки має високовольтний провід і виступ для кріплення з металевою вставкою та різьбовим отвором. Розташування кріплення визначає, чи стане деталь на штатне місце. Напрямок виходу проводу також має значення: його потрібно прокласти до свічкового ковпачка без натягу, заломів і контакту з гарячими поверхнями.

Котушку перевіряють, коли двигун важко запускається, працює з перебоями, пропускає займання під навантаженням або глухне після прогрівання. Окремий привід для огляду — тріщини корпусу, пошкоджена ізоляція проводу чи сліди електричного пробою. Водночас такі симптоми можуть спричиняти свічка, ковпачок або ненадійне з’єднання проводів. Перш ніж замінювати котушку, варто з’ясувати причину несправності, щоб нова деталь справді усунула проблему.

Як підібрати заміну

Зіставте позначення знятої котушки з вимогами системи запалювання двигуна. Крім зовнішньої форми, перевірте відповідність керувальному блоку та схемі підключення. Котушка з невідповідними електричними параметрами може давати слабку іскру або зовсім не працювати в цій системі. Наслідком буде складний запуск чи нестійка робота двигуна навіть за справної свічки.

• Порівняйте корпус, положення кріплення та різьбу під кріпильний елемент. Деталь має ставати без перекосу й перероблення посадкового місця.
• Звірте кількість, форму та розміщення низьковольтних контактів із роз’ємами штатної проводки.
• Перевірте довжину високовольтного проводу, напрямок його виходу та спосіб з’єднання зі свічковим ковпачком.
• Оцініть простір навколо місця встановлення: корпус не повинен заважати сусіднім деталям, а провід — торкатися гострих країв або гарячих частин двигуна.

На що зважати під час встановлення

Замінюйте котушку з вимкненим запалюванням, коли двигун охолоне. Перед демонтажем зафіксуйте порядок підключення й прокладання проводів. Від’єднуйте роз’єми за їхні корпуси, не тягніть за проводи. Одночасно огляньте клеми, кріплення та свічковий ковпачок. Окиснення, слабке прилягання контактів або тріщини ізоляції здатні спричиняти перебої й після заміни котушки, тому пошкоджені суміжні деталі також потребують заміни.

Зафіксуйте котушку на штатному місці та підключіть за схемою двигуна. Якщо з’єднання з масою передбачене через кріплення, забезпечте надійний контакт відповідних поверхонь. Прокладіть високовольтний провід так, щоб його не затискали інші деталі й він не перетирався під час вібрації. Після складання перевірте з’єднання, запуск і рівномірність роботи прогрітого двигуна. Не знімайте свічковий ковпачок під час роботи мотора: висока напруга потребує обережного поводження.
