Кронштейн кріплення електростартера мотоблока 175N/180N (7/9 к. с.) TTG AMG-3

Кронштейн кріплення електростартера для мотоблока з двигуном 175N/180N (7/9 к. с.), позначення TTG AMG-3. Фіксує стартер відносно двигуна та сприймає навантаження під час запуску. Справне кріплення допомагає зберігати правильне положення стартера, коли його привод входить у зачеплення із зубчастим вінцем. Якщо корпус тріснув або пошкоджені посадочні поверхні, підтягування болтів не відновить кронштейн — його потрібно замінити.

Будова деталі

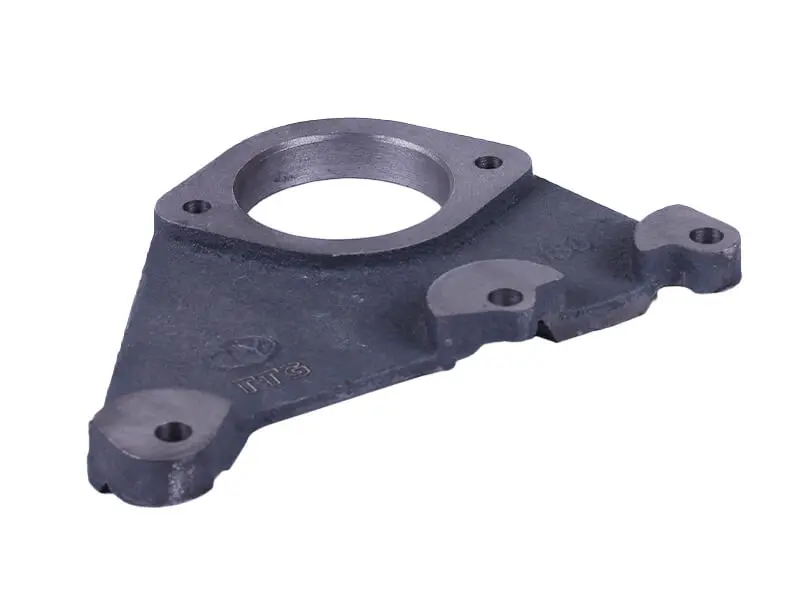

У корпусі є великий круглий посадочний отвір із піднятим фланцем, два отвори на краях фланця та три винесені кріпильні майданчики з отворами. Їхнє розташування визначає положення стартера на двигуні. Для правильної посадки мають збігатися не лише центральний отвір, а й відстані між кріпленнями, висота майданчиків та обриси корпусу. Навіть невелика відмінність у цих місцях може завадити встановленню.

Ознаки пошкодження

Кронштейн замінюють, якщо з'явилися тріщини біля отворів, відколовся кріпильний майданчик, деформувався корпус або розбиті отвори вже не дають надійно зафіксувати стартер. Причиною бувають удар, тривала робота з послабленими болтами чи монтаж із перекосом. Під час огляду варто очистити ділянки навколо кріплень: під шаром бруду можна пропустити початок тріщини.

Стукіт, скрегіт під час запуску та зміщення стартера відносно двигуна — привід перевірити його кріплення. За одним лише звуком робити висновок про несправність кронштейна не варто. Разом із ним оглядають болти, різьбові отвори, поверхні прилягання та доступні зубці привода стартера й вінця. Пошкодження сусідніх деталей також можуть порушувати зачеплення, тому заміна опори сама по собі не завжди усуває шум.

Як перевірити відповідність

Зіставте новий і знятий кронштейни за формою корпусу та розташуванням усіх отворів. Виміряйте діаметр центральної посадки, міжцентрові відстані кріплень і товщину деталі в місцях прилягання. Окремо перевірте положення фланця відносно майданчиків. Має залишатися місце для корпусу стартера та інструмента, яким затягують болти. Позначення двигуна звужує пошук, проте остаточну відповідність визначає збіг посадочних місць. Болти не повинні стягувати деталі, отвори яких не збігаються.

Заміна та контроль монтажу

До зняття стартера від'єднують акумулятор. Сам стартер підтримують, щоб він не висів на останньому болті й не навантажував кріплення. Після демонтажу кронштейна очищають прилеглі поверхні від бруду та уламків. Перевіряють різьбу в місцях кріплення, а болти з пошкодженою різьбою і деформовані шайби замінюють до складання.

Кронштейн спочатку встановлюють без остаточного затягування. Він має прилягати рівно, без перекосу, а болти — вільно заходити у відповідні отвори. Не можна усувати зазор силовим стягуванням або розточувати отвори, щоб пристосувати невідповідне кріплення. Болти затягують рівномірно, дотримуючись моменту, наведеного в документації двигуна. Після складання перевіряють, чи стартер закріплений нерухомо та чи не торкається його корпус сусідніх деталей. Якщо під час пробного запуску чути скрегіт або кріплення зміщується, запуск припиняють і повторно перевіряють посадку.
