Ніжка кікстартера 4T CB125/150 пряма TTG AMG-3

Пряма ніжка кікстартера 4T CB125/150 TTG AMG-3 призначена для запуску двигуна ногою. Вона кріпиться на валу кікстартера та передає зусилля від стопи до пускового механізму. Позначення 4T означає чотиритактний двигун. Ніжку замінюють, якщо важіль пошкоджений, посадка зношена або упор для ноги вже не дає впевнено натискати на нього.

Будова ніжки

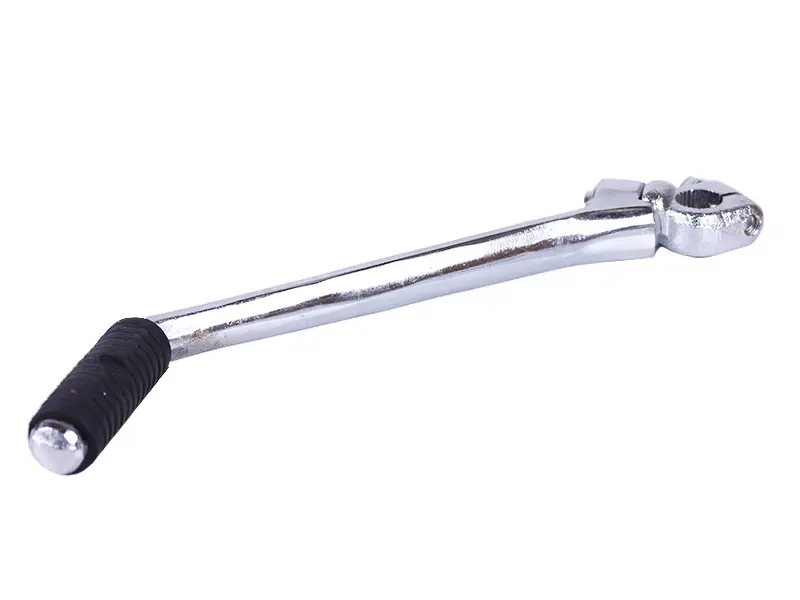

Довгий прямий важіль має сріблясту поверхню та чорну рифлену накладку на упорі для стопи. З боку кріплення розташовані шарнір і розрізна головка з внутрішніми шліцами. Через шліци зусилля передається на вал, а затиск утримує головку на посадковому місці. Рельєф накладки допомагає підошві триматися на упорі під час натискання.

Шарнір дає змогу змінювати положення важеля відносно кріплення. Надмірний люфт або заїдання в цьому місці заважають користуватися ніжкою, навіть коли головка щільно сидить на валу. Пряма форма також має значення: від неї залежить, де опиниться упор щодо двигуна та підніжки водія.

Ознаки зношення

Перевірте ніжку, якщо вона прокручується на валу, хитається біля кріплення чи має помітний вигин. Тріщини біля головки та шарніра, пошкоджені обмежувачі руху, розірвана або стерта накладка — причини для заміни чи усунення конкретного дефекту. Повторне послаблення затиску після затягування може вказувати на зношені шліци: сильніше затягнутий болт не відновить їхній профіль.

Стан вала потрібно оцінювати разом із посадкою ніжки. Заміна важеля не прибере люфт у опорах вала й не відновить несправний механізм повернення. Якщо ніжка залишається внизу після натискання, з’ясуйте, чи не заважають їй деформація або контакт із сусідніми деталями. Коли причина всередині пускового механізму, потрібна перевірка саме цього механізму.

Як підібрати

• Зіставте діаметр і профіль шліців зі знятою ніжкою та валом. Головка має сідати рівно, без забивання.
• Перевірте глибину посадки та розташування затискного кріплення, щоб ніжку можна було правильно закріпити.
• Порівняйте довжину, пряму форму важеля й винос упора: вони визначають положення стопи та простір для руху.
• Оцініть положення шарніра й складеної ніжки. Важіль не повинен заважати нозі або торкатися сусідніх частин.

Заміна та перевірка

Позначте положення старої ніжки на валу, перш ніж послаблювати кріплення. Звільніть затиск, зніміть головку та очистьте посадкове місце. Огляньте шліци вала, різьбу болта й ділянку виходу вала з двигуна. Пошкоджене кріплення варто замінити відповідним, а за наявності слідів мастила біля вала перевірити ущільнення.

Поставте ніжку так, щоб починати натискання було зручно, а важіль мав достатньо місця протягом усього ходу. Кріплення затягуйте відповідно до настанови з обслуговування техніки. Після встановлення перевірте шарнір, повернення важеля та відсутність контакту з кришкою двигуна чи підніжкою. Невідповідні шліци спричиняють прокручування та пошкодження посадки. Помилка з формою або виносом важеля обмежує його рух і ускладнює запуск двигуна.
