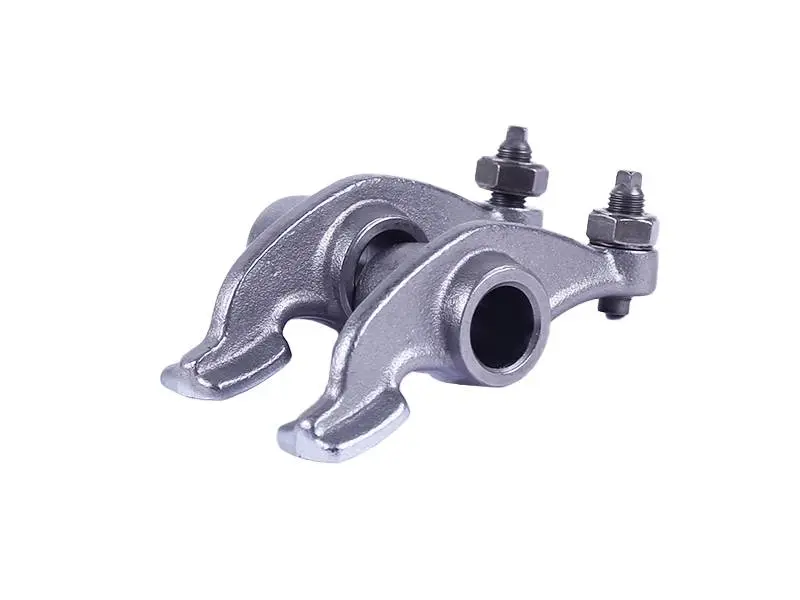

Коромисла клапанів (рокери) 4T CB250 AMG-2, пара

Коромисла клапанів, або рокери, для чотиритактного двигуна CB250 — пара деталей клапанного механізму. Вони передають рух від приводу до клапанів: повертаються на опорі та натискають на торці стрижнів. Стан коромисел впливає на роботу клапанів і точність регулювання теплових зазорів. Позначення — AMG-2.

Будова та призначення

Коромисла мають отвори під вісь, контактні площадки та регулювальні гвинти з контргайками. Гвинтом виставляють зазор, а контргайкою фіксують його положення. Форма плечей визначає, як розташовані опора, привід і місце натискання на клапан. Тому збігу отвору під вісь недостатньо: коромисло з іншим вильотом може встановитися, але неправильно взаємодіяти із суміжними деталями.

Ознаки зношення

Посилений стукіт у головці циліндра, нестабільний зазор після регулювання або помітне спрацювання контактних поверхонь — привід перевірити рокери. Під час огляду звертають увагу на отвори під вісь, робочі площадки, різьбу та кінці регулювальних гвинтів. Задири, заглиблення, тріщини й надмірний люфт можуть бути причиною заміни. Водночас лише за звуком робити висновок зарано: стукіт може бути пов’язаний із регулюванням або станом сусідніх деталей.

Зношення прискорюють нестача мастила, забруднена олива та тривала робота з неправильними зазорами. Разом із коромислами варто оглянути вісь, торці стрижнів клапанів і поверхні приводу, яких торкаються рокери. Якщо опора спрацьована, нове коромисло не усуне люфт. Пошкоджена сполучена поверхня також продовжить зношувати нову деталь. Під час ремонту перевіряють надходження оливи до механізму, щоб усунути можливу причину пошкодження.

Як підібрати пару

Порівняйте кожне зняте коромисло з відповідною деталлю пари. Звірте вигин і форму плечей, розташування контактних площадок, діаметр та ширину отворів під вісь. Перевірте положення регулювальних гвинтів, їхню різьбу й можливість дістатися до них інструментом після складання. Відстань від осі до точок контакту також має значення: близькі за виглядом рокери можуть мати різну геометрію. Зберігайте прив’язку кожної деталі до її місця в механізмі.

Що врахувати під час заміни

Роботу проводять на охолодженому двигуні, дотримуючись послідовності з посібника для його виконання. До розбирання фіксують розташування коромисел, осі та знятих кріпильних деталей. Посадкові місця очищають, опору оглядають, а поверхні тертя змащують під час складання. Після встановлення коромисла мають рухатися вільно, без заклинювання. Якщо деталь доводиться ставити із зусиллям через невідповідність розмірів, потрібно повторно перевірити підбір.

Теплові зазори виставляють у положенні механізму, зазначеному в посібнику двигуна. Після затягування контргайок їх вимірюють ще раз, оскільки гвинт може зміститися під час фіксації. Двигун обережно прокручують вручну штатним способом, перевіряючи відсутність упору та заїдань. Завеликий зазор посилює ударні навантаження й зношення, а замалий може завадити клапану повністю закритися після прогрівання. Помилку в геометрії коромисла неможливо виправити самим регулюванням.
