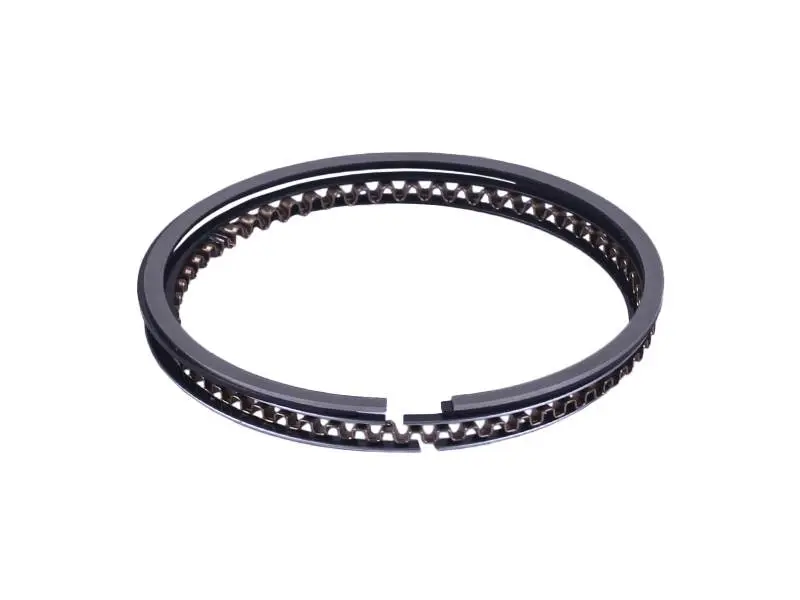

Поршневі кільця 4T CB250 STD Ø65,50 мм AMG

Поршневі кільця 4T CB250 STD Ø65,50 мм AMG встановлюють у канавки поршня чотиритактного двигуна. Компресійні кільця стримують прорив газів із камери згоряння до картера, а оливознімне прибирає надлишок оливи зі стінки циліндра. Кільця також передають частину тепла від поршня до циліндра. Їхній стан впливає на компресію, витрату оливи та роботу поршневої групи.

Будова та позначення

Кільця розрізні: проміжок між кінцями утворює замок і залишає місце для теплового розширення. Оливознімна частина має хвилястий розширювач. Компресійні та оливознімні елементи відрізняються призначенням, тому їх встановлюють у відповідні канавки, дотримуючись порядку складання.

4T означає чотиритактний двигун, STD — стандартний розмір. Позначення Ø65,50 мм вказує на номінальний діаметр циліндра, для якого підбирають кільця, а не на зовнішній розмір кільця у вільному стані. Якщо циліндр розточували, розмір слід звірити з результатами вимірювання та встановленим поршнем: стандартні кільця можуть не відповідати відремонтованій поршневій групі.

Ознаки зношення

Зниження компресії, ускладнений запуск, сизий вихлоп і збільшення витрати оливи — привід перевірити стан кілець. Під час розбирання звертають увагу на тріщини, зламані ділянки, зношення поверхонь, надмірний зазор у замках і залягання в канавках. Такі симптоми оцінюють разом зі станом поршня та циліндра. Заміна кілець не виправить овальність циліндра, глибокі задири або розбиті канавки.

Як перевірити відповідність

Для підбору зіставляють діаметр циліндра, позначення поршня та розміри знятих кілець. Перевіряють висоту й профіль кожного кільця, його посадку в канавці та будову оливознімної частини. Надто високе кільце може затиснутися, а замале за висотою матиме зайвий боковий зазор. Самого робочого об’єму двигуна для вибору недостатньо: поршневі групи однакового об’єму можуть мати різну конструкцію.

Зазор у замку вимірюють, вставивши кільце в циліндр рівно, без перекосу, на глибину, визначену ремонтною документацією. Також перевіряють зазор між кільцем і канавкою поршня. Допустимі значення беруть із настанови для двигуна. Замалий проміжок між кінцями може зникнути після нагрівання й спричинити пошкодження; завеликий погіршує ущільнення.

На що зважати під час заміни

Перед складанням канавки очищають від нагару, оглядають їхні краї та отвори відведення оливи. Кільця надягають по черзі, зважаючи на порядок розташування й позначення орієнтації, якщо вони є. Розводити кінці слід лише настільки, наскільки потрібно для встановлення на поршень: надмірне розкриття може зламати кільце. Кінці розширювача оливознімного кільця мають стикуватися без накладання один на одного.

Кільця змащують моторною оливою, перевіряють вільний рух у канавках і розташовують замки за схемою складання двигуна. Поршень вводять у циліндр зі стиснутими кільцями; якщо виникає упор, зупиняються та перевіряють посадку. Поруч оглядають стінку циліндра, поршень і канавки, а демонтовані ущільнення та прокладки замінюють відповідно до вимог складання. Це допомагає уникнути пошкодження кілець і повторного розбирання через помилку монтажу.
