Картер лівий 4T CG300 AMG-2

Ліва половина картера двигуна

Картер лівий 4T CG300 AMG-2 — корпусна деталь для ремонту чотиритактного двигуна. Разом із другою половиною він утворює корпус для внутрішніх механізмів. Посадкові місця утримують опори валів, а площина рознімання забезпечує щільне з’єднання частин. Стан цих ділянок впливає на правильне положення валів і герметичність двигуна. Картер замінюють, коли пошкоджено сам корпус і нова прокладка чи ущільнення вже не усуває несправність.

Будова та ознаки пошкодження

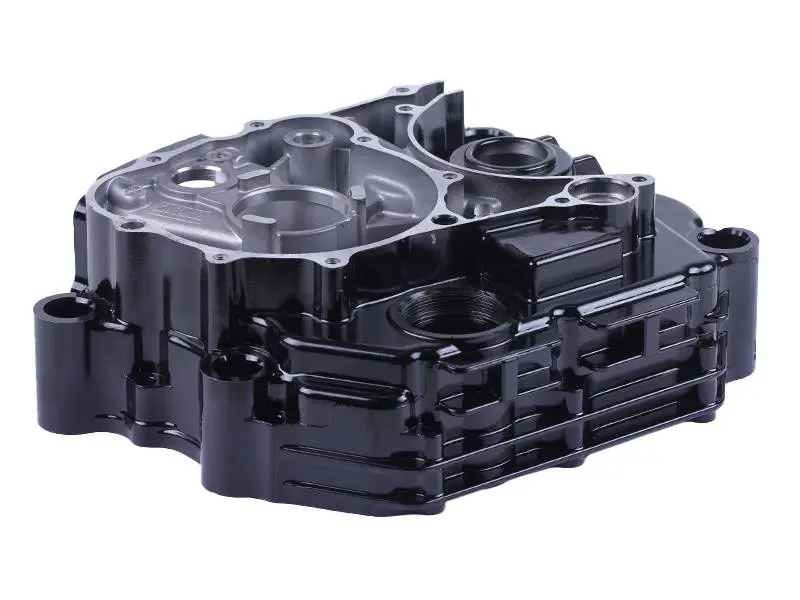

Зовнішня поверхня корпусу чорна, з ребрами та кріпильними виступами. Уздовж краю рознімання розташовані отвори, усередині — порожнини й круглі посадкові місця. Для підбору важливий не лише зовнішній обрис: отвори, опори та внутрішні перегородки мають відповідати знятій деталі. Навіть за однакової зовнішньої форми відмінності всередині можуть завадити встановленню механізмів.

Типові причини заміни — тріщини після удару, зламані кріпильні виступи, зірвана різьба та розбиті гнізда підшипників. Окремо оглядають площину рознімання: глибокі вм’ятини й викривлення перешкоджають щільному приляганню. Масляний слід біля стику ще не означає, що корпус потрібно міняти. Спочатку з’ясовують, чи не спричинене підтікання ущільненням. Якщо ж підшипник вільно рухається у пошкодженому гнізді, сама заміна підшипника не відновить надійну посадку.

Як перевірити відповідність

Для підбору використовуйте позначення 4T CG300, ліве виконання та індекс AMG-2. Порівнюйте картер зі знятою половиною та конструкцією конкретного двигуна. Лівий бік визначають за позначенням у конструкції двигуна, а не за положенням деталі на верстаку. Перевірте такі ділянки:

• контур рознімання, отвори під кріплення та розташування напрямних;
• діаметри й глибину посадкових місць підшипників та ущільнень;
• внутрішні перегородки, проходи й різьбові отвори;
• кріпильні виступи та місця сполучення з другою половиною.

Варто оглянути й другу частину картера. Пошкодження її площини або опорного гнізда може залишити проблему навіть після встановлення нової лівої половини. Невідповідність посадок призводить до перекосу валів, утрудненого обертання та швидкого зношування підшипників. Якщо не збігаються канали чи поверхні стику, можливі порушення мащення та витікання оливи.

Що врахувати під час заміни

Для встановлення потрібно розібрати двигун і перенести внутрішні деталі в порядку, передбаченому його конструкцією. Поверхні з’єднання очищають від бруду та залишків старого ущільнення, не залишаючи подряпин. Канали перевіряють на засмічення. Під час роботи також оглядають підшипники, сальники, напрямні втулки та кріплення; деталі зі зносом замінюють. Прокладку або герметик застосовують відповідно до вимог двигуна. Товстий шар герметика не виправляє деформовану площину.

Підшипники запресовують відповідною оправкою, докладаючи зусилля до кільця, яке встановлюють із натягом. Якщо половини не сходяться рівно, їх не слід силоміць стягувати болтами: потрібно перевірити положення деталей і напрямних. Послідовність та момент затягування беруть із ремонтної документації двигуна. До завершення складання перевіряють, чи вільно обертаються вали та чи правильно розташовані внутрішні деталі. Після складання контролюють герметичність стиків.
