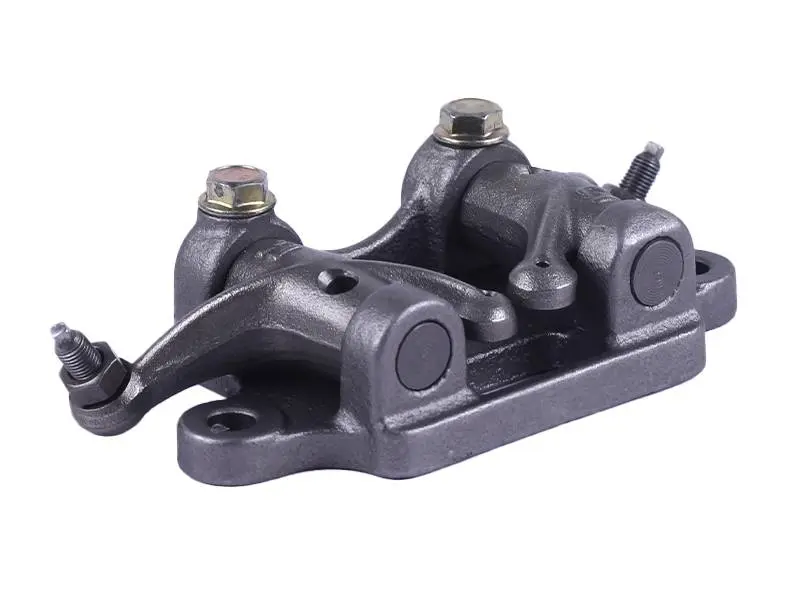

Коромисла клапанів (рокери, пара) 4T CG 200/250 у зборі AMG

Коромисла клапанів AMG для 4T CG 200/250 — пара рокерів у зборі для клапанного механізму чотиритактного двигуна. Вони передають рух від приводу до клапанів: натискають на стрижні, відкриваючи клапани, а потім дають пружинам закрити їх. Справні коромисла та правильно виставлені зазори потрібні для точного відкривання й повного закривання клапанів.

Будова механізму

Обидва коромисла розташовані на спільній основі з отворами для кріплення. На кінцях є регулювальні гвинти з контргайками. Гвинт дає змогу встановити клапанний зазор, а контргайка утримує його положення. Виконання у зборі доречне, коли зношені не лише поверхні важелів, що контактують з іншими деталями, а й опори. Тому для заміни порівнюють увесь механізм, а не тільки форму окремого рокера.

Ознаки зношення

Коромисла варто оглянути, якщо у верхній частині двигуна з'явився виразний стукіт, зазор знову змінюється після регулювання або важелі заїдають чи мають помітний люфт на осях. Під час розбирання перевіряють контактні поверхні, кінці регулювальних гвинтів і стан різьби. Стукіт сам по собі ще не означає, що потрібна нова пара: спершу відокремлюють помилку регулювання від зношення деталей.

Нестача мащення, забруднена олива та тривала робота з неправильними зазорами прискорюють появу виробітку. Якщо на старих рокерах є задири, потрібно з'ясувати їхню причину, інакше нові деталі теж можуть швидко пошкодитися. Разом із коромислами оглядають опори, суміжні частини приводу та торці стрижнів клапанів, на які тиснуть регулювальні гвинти.

Як перевірити відповідність

Зіставте знятий механізм із новим за формою основи, розміщенням кріпильних отворів і осей, напрямком та вильотом важелів. Перевірте положення регулювальних гвинтів і точок контакту з клапанами та приводом. Навіть коли отвори збігаються, неправильна геометрія рокера може змістити натиск відносно стрижня клапана. Самої можливості прикрутити основу недостатньо для правильного підбору.

Враховуйте виконання головки циліндра та встановленого в ній клапанного механізму. Стара збірка допомагає порівняти посадку, проте її люфт і зношені поверхні не є зразком справного стану. Невідповідність важелів здатна обмежити хід клапанів, ускладнити виставлення зазорів і спричинити швидке зношення місць контакту.

Заміна та регулювання

Роботу виконують на охололому двигуні. Механізм встановлюють у положення, визначене інструкцією двигуна для такої заміни, очищають посадочні поверхні та змащують ділянки тертя. Кріплення затягують у належній послідовності з передбаченим моментом. Під час розбирання зберігають розташування деталей приводу, щоб зібрати їх без перекосу. Ущільнення знятої кришки перевіряють і за потреби замінюють.

Після монтажу клапанні зазори виставляють за вимогами конкретного двигуна. Наявність гвинтів і контргайок у зібраному механізмі не замінює цього регулювання. Після фіксації контргайок зазори вимірюють ще раз, а до запуску обережно провертають двигун вручну та перевіряють вільний рух механізму. Замалий зазор перешкоджає повному закриванню клапана, завеликий — посилює удари й стукіт.
