Коромисла клапанів (рокери, пара) 4T CG 300 у зборі AMG

Коромисла клапанів 4T CG 300 у зборі AMG — пара рокерів для клапанного механізму чотиритактного двигуна. Вони передають рух від приводу до клапанів, забезпечуючи їх відкривання у відповідний момент циклу. Стан опор і контактних поверхонь коромисел впливає на сталість клапанних зазорів. Таку збірку замінюють під час ремонту, коли зношення вже не дає правильно налаштувати механізм самою лише регуляцією.

Як влаштована деталь

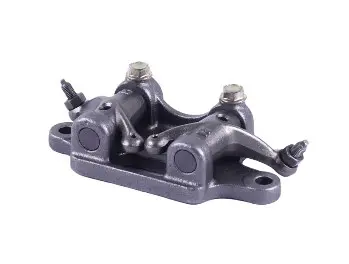

Два коромисла встановлені на спільній основі з отворами для кріплення. На кінцях важелів є регулювальні гвинти з контргайками, які дають змогу виставити та зафіксувати зазор. Для підбору має значення не лише основа, а й висота опор, виліт важелів та розташування контактних ділянок. Кріплення може збігатися, але за іншої геометрії коромисло неправильно взаємодіятиме з клапаном або його приводом.

Коли потрібна заміна

Перевірити рокери варто, якщо у верхній частині двигуна посилився стукіт, налаштований зазор швидко змінюється або в опорах відчутний люфт. Після зняття оглядають поверхні контакту: глибоке спрацювання, задири та викришування ускладнюють точне регулювання. Окремо перевіряють різьбу гвинтів і здатність контргайок утримувати налаштування. Стукіт може мати й інші причини, тому рішення про заміну приймають після перевірки самого механізму.

Що порівняти зі знятою збіркою

Звірте позначення двигуна, форму основи та відстані між отворами кріплення. Порівняйте висоту опор, положення обох важелів і розташування регулювальних гвинтів відносно клапанів. Перевірте також місця контакту з приводом. Якщо стара деталь має значне спрацювання, використовуйте документацію двигуна для перевірки: зношена поверхня вже не відтворює початкову форму.

Невідповідний виліт або висота коромисла можуть змістити контакт із торцем клапана й завадити виставленню зазору. За надто малого зазору клапан може закриватися не повністю; завеликий зазор посилює удари та шум. Не намагайтеся усунути розбіжність геометрії сильнішим затягуванням кріплення чи крайнім положенням регулювального гвинта. Правильно підібрана збірка має ставати на посадкове місце без перекосу.

На що зважати під час монтажу

Працюють на охололому двигуні, попередньо очистивши ділянку навколо клапанної кришки. Перед зняттям коромисел механізм переводять у положення, визначене посібником двигуна. Запам’ятовують розташування деталей і послаблюють кріплення у рекомендованій послідовності. Після демонтажу оглядають торці клапанів, суміжні деталі приводу та місця подачі мастила. Пошкоджені поверхні, з якими контактують нові рокери, можуть спричинити їх прискорене зношення.

Посадкові поверхні й оливні канали мають бути чистими, а пари тертя — змащеними відповідно до посібника двигуна. Кріплення затягують із визначеним для двигуна моментом, виставляють клапанні зазори та фіксують контргайки. Далі двигун прокручують вручну, перевіряють відсутність заїдання й повторно вимірюють зазори в контрольному положенні. Ущільнення клапанної кришки оглядають і за потреби замінюють. Після складання перевіряють роботу клапанного механізму та чи немає підтікання оливи.
