Датчик увімкненої передачі 4T CG250 AMG

Датчик увімкненої передачі 4T CG250 AMG передає покажчику передач сигнал про положення механізму перемикання. Завдяки цьому водій бачить на панелі приладів, який ступінь обрано. Позначення 4T означає чотиритактний двигун. Датчик відповідає за сигнал для індикації, а самі передачі перемикає механізм коробки. Коли цифри зникають або відображаються неправильно, перевіряють датчик разом із його з’єднанням та проводкою до покажчика.

Будова та ознаки несправності

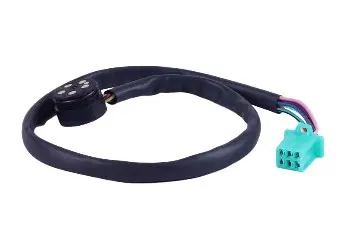

Деталь має округлу контактну частину, джгут у чорній захисній оболонці та зелений багатоконтактний роз’єм. Колодка розташована на кінці джгута й слугує для під’єднання до проводки. Під час добору потрібно враховувати обидві частини: корпус має правильно стати на місце, а контакти роз’єму — відповідати підключенню на техніці.

Датчик варто перевірити, якщо покажчик перестав розпізнавати окремі передачі, показує інший ступінь або реагує на ворушіння джгута. Причиною можуть бути зношені контактні поверхні, пошкоджені жили біля виходу з корпусу, перетерта оболонка чи окислені контакти колодки. Перш ніж міняти деталь, перевіряють також справність проводки та покажчика: несправність будь-якого з них здатна спричинити подібні прояви.

Як перевірити відповідність

Порівняйте зі знятим датчиком форму й розміри посадкової частини, розташування кріплень та контактних майданчиків. Зверніть увагу на напрямок виходу джгута. Корпус повинен встановлюватися рівно, без підпилювання чи примусового притискання. Якщо контактна частина не відповідає механізму перемикання, індикація може бути хибною навіть тоді, коли отвори кріплення збігаються.

Для роз’єму звіряють форму, напрямні, кількість контактів і те, які гнізда зайняті. Однаковий зелений колір колодок ще не означає однакового призначення виводів. Розпінування перевіряють за схемою техніки, а довжину джгута — за шляхом прокладання штатних проводів. До місця з’єднання він має діставати без натягу. Самого збігу кольорів жил недостатньо для правильного підключення.

Заміна та контроль роботи

Датчик замінюють із вимкненим запалюванням, дотримуючись передбаченого для техніки порядку від’єднання живлення. Спочатку прибирають бруд навколо місця встановлення та запам’ятовують положення корпусу і джгута. Колодку роз’єднують за корпус, не тягнучи за дроти: ривок може пошкодити жилу біля наконечника. Після демонтажу оглядають відповідні контакти, кріплення й ущільнення посадкового місця, якщо воно є в конструкції.

Деталь встановлюють у штатному положенні. Кріплення не повинне компенсувати невідповідну форму корпусу або перекіс. Проводи прокладають так, щоб вони не торкалися гарячих поверхонь, рухомих деталей і гострих країв. Оболонку не перетискають тримачами. Пошкоджені фіксатори джгута та зношене ущільнення замінюють відповідними деталями, а колодку з’єднують до надійної фіксації.

Після складання на нерухомій техніці перевіряють, чи відповідають показання фактично обраним передачам, за процедурою для конкретного механізму. Якщо індикація помилкова, знову оглядають посадку, з’єднання та призначення виводів. Переставляти дроти навмання не слід: неправильне підключення може залишити покажчик без сигналу або пошкодити під’єднані прилади. Спочатку потрібно знайти невідповідність за схемою.
