Замок запалювання ЯВА 350, 634, 638, 639, 640 (6–12V) VDK

Замок запалювання для ЯВА 350, 634, 638, 639, 640 з позначенням напруги 6–12V вмикає та вимикає живлення запалювання ключем. Його замінюють через зношення механізму ключа, пошкодження корпусу або несправність контактної частини. Справний замок має подавати живлення в потрібному положенні ключа й відключати його після вимкнення. Іскру він не створює: його завдання — керувати подачею живлення.

Будова замка

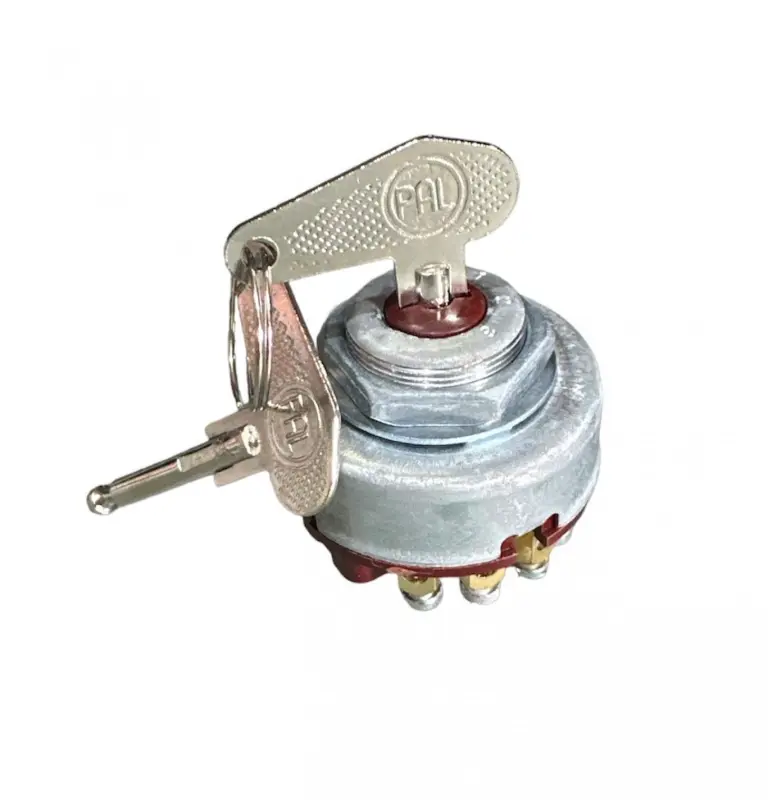

Корпус має округлу форму, різьбову частину з кріпильною гайкою та контакти знизу. Для встановлення потрібні відповідний посадковий отвір і місце під панеллю, щоб розмістити корпус та під’єднати проводи без натягу. На ключах є маркування PAL. Підбираючи замок, звіряють насамперед кріплення, розташування виводів і порядок замикання контактів. Сам напис на ключі не визначає схему підключення.

Ознаки несправності

Ключ заїдає, положення перемикаються нечітко, живлення зникає від легкого руху ключа або запалювання не вимикається — усе це приводи перевірити замок. Підгоряння контактів та послаблення з’єднань можуть спричиняти перебої й нагрівання біля виводів. Водночас такі симптоми бувають через пошкоджений провід, окислені наконечники або ненадійне з’єднання з масою. Спочатку варто з’ясувати причину, щоб заміна усунула саме несправність замка.

Як перевірити відповідність

Порівняйте зі знятим замком форму корпусу, діаметр посадкової частини, різьбу та спосіб фіксації. Переконайтеся, що знизу вистачає простору для контактів і проводів. Звірте кількість виводів, їхнє розташування та позначення з проводкою мотоцикла. Зовні однакові замки можуть мати різний порядок з’єднання контактів. Позначення 6–12V враховують разом зі схемою підключення: воно не пояснює призначення окремих виводів.

Також перевірте положення ключа й контакти, які замикаються в кожному з них. Для перевірки користуються схемою мотоцикла та мультиметром за відключеного живлення. Якщо проводку змінювали, простежте фактичне підключення кожного проводу, не покладаючись лише на його колір. Неправильно під’єднаний замок може залишати запалювання увімкненим, порушувати роботу споживачів або спричинити коротке замикання.

Встановлення

Від’єднайте акумулятор і позначте проводи відповідно до виводів старого замка. Після цього від’єднайте наконечники, звільніть кріплення та вийміть корпус, не тягнучи за проводку. Огляньте посадковий отвір, кріпильні деталі, ізоляцію та місця приєднання проводів. Наконечники зі слідами перегрівання або слабкою посадкою потрібно замінити: ненадійний контакт може спричинити нагрівання і перебої навіть після встановлення нового замка.

Розмістіть корпус без перекосу та зафіксуйте гайкою так, щоб він не провертався, а панель не деформувалася. Під’єднайте проводи за перевіреною схемою, прокладіть їх без натягу й подалі від гострих країв. Після приєднання акумулятора перевірте перемикання ключа, увімкнення та вимкнення запалювання, а також споживачі, що отримують живлення через замок. Якщо контакти нагріваються, з’являється запах перегрітої ізоляції або живлення переривається, від’єднайте акумулятор і перевірте підключення повторно.
