Циліндро-поршнева група (ЦПГ) Honda 4T DIO AF 62 Ø37.8, p-10 VDK

Циліндро-поршнева група для чотиритактного скутера Honda DIO AF 62 потрібна для заміни зношеного циліндра та поршня. Розмірне позначення — Ø37.8, p-10; додаткове позначення — VDK. Циліндр задає напрямок руху поршня, а кільця ущільнюють проміжок між поршнем і стінкою циліндра. Зношення цих деталей впливає на компресію, витрату оливи та тягу двигуна під навантаженням.

Склад і будова

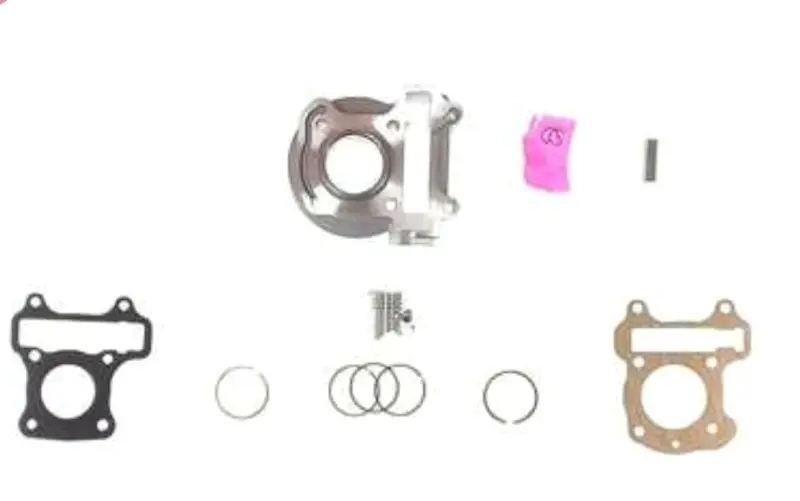

До набору входять циліндр, поршень, поршневі кільця, поршневий палець, стопорні кільця та дві прокладки. Поряд з отвором для поршня в корпусі циліндра є прохід для ланцюга газорозподільного механізму. Прокладки мають відповідати контурам прилеглих поверхонь і розташуванню отворів. Самого збігу діаметра центрального отвору для добору недостатньо.

Про потребу перевірити ЦПГ можуть свідчити утруднений запуск, зниження тяги, підвищена витрата оливи та дим із вихлопу. Після розбирання звертають увагу на задири в циліндрі, пошкодження поршня та зношення канавок кілець. Димність сама по собі ще не визначає причину несправності: стан групи оцінюють за результатами перевірки компресії та огляду деталей.

Що перевірити під час добору

Звірте позначення двигуна та конструкцію знятого циліндра. Ø37.8 означає діаметр 37,8 мм. Окрім діаметра циліндра й поршня, порівнюють висоту циліндра, форму нижньої посадкової частини, отвори кріплення та прохід ланцюга. Розбіжність у цих місцях може завадити встановленню або спричинити негерметичність з’єднань.

Для поршня перевіряють форму днища, розташування отвору під палець, діаметр і довжину самого пальця. Позначення p-10 враховують разом із вимірами знятих деталей. Профіль і розміри кілець мають відповідати поршневим канавкам: кільце не повинно встановлюватися із заклинюванням. Поки двигун розібраний, варто перевірити й стан посадки пальця в шатуні, щоб люфт у з’єднанні не залишився після заміни групи.

Підготовка та встановлення

З прилеглих поверхонь прибирають залишки старих прокладок, зберігаючи цілісність площин і захищаючи двигун від потрапляння бруду. Оглядають головку циліндра, кріплення та ділянки навколо оливних каналів. Пошкодження поверхні або шматочок старої прокладки під новою можуть стати причиною витікання оливи чи втрати компресії.

Перед складанням перевіряють зазори кілець за настановою до двигуна та змащують поверхні тертя моторною оливою. Поршень встановлюють у правильному напрямку, а стопорні кільця пальця повністю садять у канавки. Циліндр насувають рівно, обережно стискаючи кільця. Якщо деталь не проходить вільно, причину усувають до продовження складання: надмірне зусилля може зламати кільце або пошкодити поршень.

Прокладки кладуть на підготовлені площини, кріплення затягують у визначеній послідовності з моментом, зазначеним у настанові до двигуна. Після виставлення фаз газорозподілу колінвал прокручують вручну, перевіряючи рух без заїдань. Під час першого запуску стежать за герметичністю та сторонніми звуками, далі дотримуються режиму обкатки. Невідповідні розміри, неправильне положення поршня або ненадійно закріплений палець можуть спричинити пошкодження двигуна й повторне розбирання.
