Кільце упорне проміжного вала Shifeng 240 AMG

Упорне кільце проміжного вала Shifeng 240 AMG забезпечує осьовий упор деталей на валу та допомагає утримувати їх у потрібному положенні вздовж осі. Під час ремонту кільце добирають за місцем встановлення й розмірами знятої деталі. Правильна посадка потрібна для збереження взаємного розташування сусідніх деталей і передбаченого конструкцією осьового зазору.

Як працює кільце

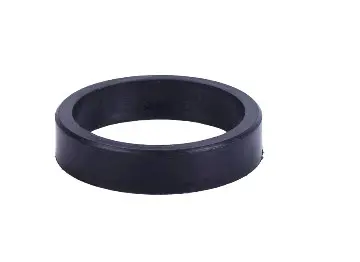

Деталь має замкнену кільцеву форму, центральний отвір і широку циліндричну зовнішню поверхню. Торці слугують опорними поверхнями, через які передається осьове зусилля між деталями, що контактують. Тому під час добору мають значення обидва діаметри, товщина кільця, рівність торців і стан поверхонь прилягання.

Зношування опорних торців змінює відстань між деталями на валу. Задири та забоїни можуть перешкоджати щільному приляганню кільця. Його стан перевіряють під час розбирання, зокрема за наявності збільшеного осьового люфту, слідів тертя сусідніх деталей або незвичного шуму механізму. Такі ознаки не визначають причину самі по собі: разом із кільцем потрібно оглянути поверхні, на які воно спирається.

Орієнтири для добору

Порівняйте нове та зняте кільця за внутрішнім і зовнішнім діаметрами, осьовою товщиною та формою крайок. Отвір має відповідати посадочній ділянці вала, а зовнішній діаметр — поверхні контакту й простору навколо деталі. Якщо старе кільце має фаски або інші особливості профілю, перевірте їхнє розташування відносно буртика вала та прилеглих деталей.

На зношеному кільці товщину вимірюють у кількох місцях. Замір лише там, де є глибока канавка, може призвести до помилки під час добору. За значного зносу розміри звіряють із ремонтними даними механізму. Надто тонка деталь може залишити зайве осьове переміщення, а надто товста — зменшити потрібний зазор і затиснути сусідні деталі. Самого збігу діаметра отвору недостатньо.

Що оглянути під час заміни

Кільце замінюють, якщо є тріщини, деформація, помітні канавки на торцях, відколи крайок або пошкодження отвору. Огляньте також посадочну ділянку вала, буртик і поверхні, що прилягають до кільця. Пошкоджена опора здатна прискорити зношування нової деталі навіть за правильних розмірів. Розташовані поруч підшипники та інші опорні деталі перевіряють на люфт, пошкодження й утруднене обертання та замінюють за результатами огляду.

Монтаж без перекосу

Перед розбиранням зафіксуйте порядок розташування деталей на валу й положення кільця. Приберіть із посадочного місця бруд і частинки зносу, перевірте, чи немає задирок, які заважають приляганню. Поверніть кільце на належне місце, дотримуючись передбаченої для механізму послідовності складання. Якщо деталь не сідає до упору, знайдіть причину: не забивайте її ударами по крайці та не змінюйте товщину шліфуванням.

Після складання перевірте осьовий зазор відповідно до ремонтних вимог і вільне обертання рухомих деталей. Кільце має прилягати без перекосу, а механізм — обертатися без заїдання. Якщо лишився люфт або з’явилося затискання, перевірте розміри кільця, порядок складання та стан сусідніх опор. Посилене затягування кріплення не усуває помилки добору.
