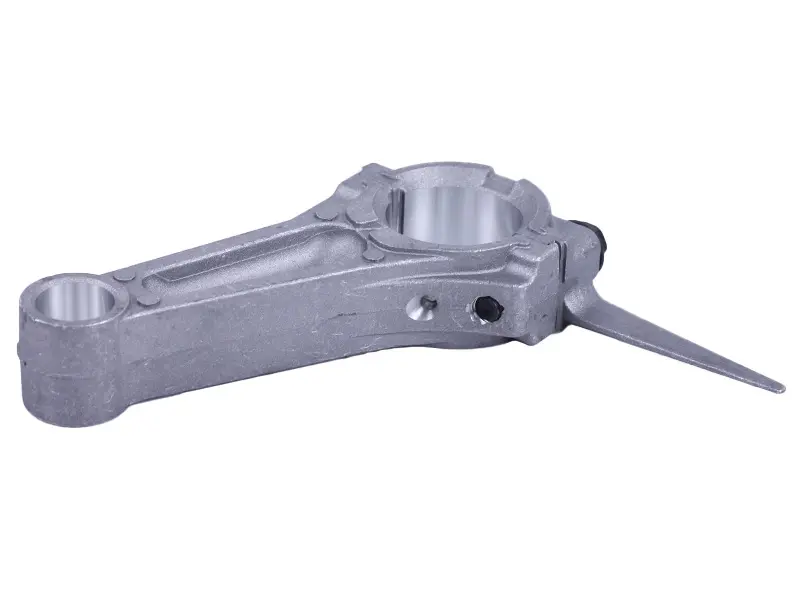

Шатун двигуна мотоблока 177F/188F (9/13Hp) TTG AMG-2

Шатун TTG AMG-2 для двигуна мотоблока 177F/188F (9/13Hp — 9/13 к. с.) з’єднує поршень із колінчастим валом. Він передає зусилля від поршня на вал, а під час подальшого обертання вала забезпечує зворотний рух поршня. Деталь розташована всередині картера й зазнає циклічних навантажень. Зношення її з’єднань впливає на зазори та роботу всього кривошипно-шатунного механізму.

Будова та ознаки зношення

Мала головка шатуна з’єднується з поршневим пальцем, велика охоплює шийку колінвала. Велика головка має рознімну конструкцію з кришкою, завдяки якій шатун можна встановити на вал. На корпусі є ребра, а поруч із великою головкою — видовжений відросток. Його розташування та форму також звіряють під час добору: вони мають відповідати простору й розміщенню деталей у картері.

Підставами для заміни є тріщини, викривлення, пошкодження кріплення кришки та зношення отворів понад допустимі для двигуна значення. Задири й сліди перегрівання часто супроводжують роботу за недостатнього змащення. Стукіт і надмірний люфт можуть вказувати на зношене з’єднання, але не визначають несправність самі по собі. Після розбирання потрібно оцінити стан шатуна разом із пальцем і шийкою колінвала.

Як перевірити відповідність

Порівняйте зі знятою деталлю відстань між центрами головок, діаметри та ширину отворів, обриси корпусу й положення кришки. Перевірте місця кріплення, напрямок відростка та розташування наявних отворів для змащення. Збігу загальної форми недостатньо: невідповідність посадок може створити зайвий зазор або перешкоджати вільному руху механізму.

Для добору враховуйте позначення встановленого двигуна та фактичні розміри з’єднань. Сама потужність мотоблока не визначає потрібний шатун. На поршневому пальці й шийці колінвала перевірте поверхні контакту, наявність задирів, виробітку та овальності. Якщо сполучена деталь уже зношена, новий шатун не відновить правильну посадку без усунення цієї причини.

Що врахувати під час заміни

Для встановлення потрібен доступ усередину двигуна. Перш ніж знімати старий шатун, зафіксуйте його орієнтацію та положення кришки. Поверхні з’єднань очищають, оглядають і змащують відповідно до вимог двигуна. Кришку ставлять у передбаченому положенні; довільно підібрана кришка від іншого шатуна не є заміною. Кріплення затягують у порядку та з моментом, указаними в керівництві до конкретного двигуна.

Під час складання контролюють зазори, перевіряють поршневий палець і його стопорні елементи. Пошкоджені під час розбирання ущільнення замінюють. Якщо попередня поломка сталася через нестачу змащення, її причину потрібно усунути до запуску. Інакше новий шатун працюватиме в тих самих несприятливих умовах, а зношення посадочних поверхонь може повторитися.

Зібраний механізм обережно прокручують вручну, перевіряючи, чи немає заїдань і контакту з картером. Помилка в розмірах або орієнтації шатуна, як і неправильне затягування кришки, може спричинити пошкодження поршня та колінвала. До запуску перевіряють правильність складання й відновлюють потрібний рівень оливи.
