Стабілізатор напруги трифазного бензогенератора 5–6 кВт, пластиковий корпус, TTG AMG-2

Стабілізатор напруги TTG AMG-2 призначений для трифазного бензогенератора потужністю 5–6 кВт. Регулятор працює всередині генератора та керує збудженням, допомагаючи підтримувати вихідну напругу зі зміною навантаження. Його справність потрібна для стабільного живлення підключеного обладнання. Діапазон 5–6 кВт стосується потужності бензогенератора та є одним з орієнтирів для добору.

Корпус і виводи

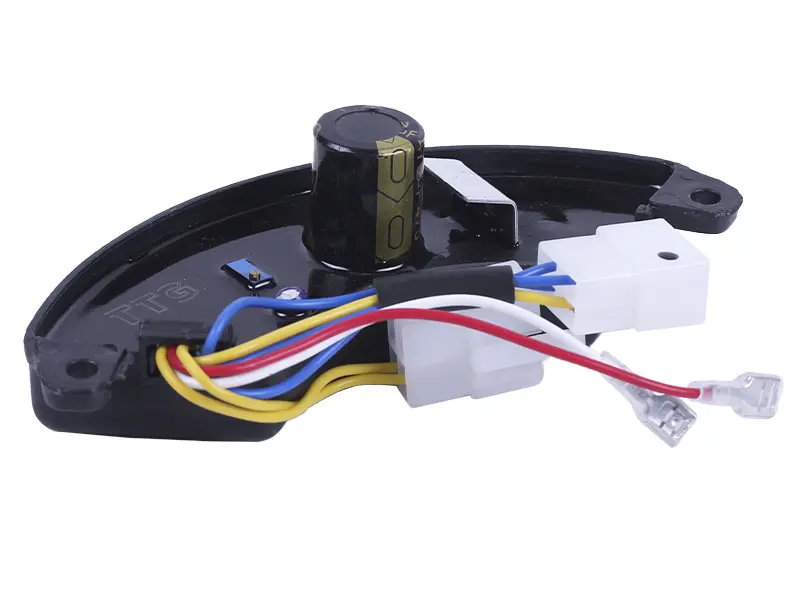

Деталь має дугоподібний пластиковий корпус з отворами для кріплення по краях. Назовні виходять різнокольорові проводи з білими роз’ємами та окремими клемами. На корпусі є маркування TTG. Під час заміни потрібно врахувати розташування кріплень і виходів проводів: регулятор має стати на своє місце так, щоб проводка не натягувалася й не торкалася рухомих частин.

Ознаки несправності

Стабілізатор перевіряють, коли генератор перестає видавати напругу, вона помітно коливається або виходить за нормальні межі за рівномірної роботи двигуна. Додаткові приводи для перевірки — сліди перегрівання, потемніння контактів, тріщини корпусу та пошкодження ізоляції. Такі прояви не завжди означають несправність самого регулятора: причиною можуть бути погані з’єднання, щітки чи обмотки. Тому заміну варто виконувати після встановлення причини відхилень.

Перевантаження генератора, перегрівання та послаблені контакти можуть супроводжувати вихід регулятора з ладу. Під час його заміни огляньте роз’єми, клеми й ділянки проводки поруч. Підгорілі з’єднання та пошкоджені проводи потребують відновлення до підключення нової деталі: залишена несправність може спричинити повторну відмову.

Як перевірити відповідність

Для порівняння використовуйте знятий регулятор і схему підключення генератора. Звірте форму корпусу, відстань між кріпильними отворами, місце під кришкою, кількість контактів та розташування виводів. Переконайтеся, що роз’єми підходять до відповідних частин проводки, а довжини проводів вистачає для прокладання штатним шляхом. Однакова потужність генераторів і подібні корпуси ще не означають взаємозамінність регуляторів.

Призначення виводів перевіряють за схемою, а не лише за кольором ізоляції. Трифазне виконання має відповідати генератору, а параметри стабілізатора — його системі збудження. Неправильне підключення або невідповідний регулятор можуть залишити генератор без регулювання, спричинити відхилення вихідної напруги чи пошкодити деталь і підключене обладнання.

Встановлення та перевірка

Заміна виконується на зупиненому й охололому генераторі після від’єднання споживачів та унеможливлення випадкового запуску. Спочатку зафіксуйте розташування проводів. Роз’єднуйте роз’єми, тримаючи їх за корпуси, без ривків за проводи. Знявши старий стабілізатор, перевірте місце кріплення та стан кріпильних деталей. Якщо поряд розміщений щітковий вузол, огляньте щітки та їхні з’єднання.

Новий регулятор закріпіть рівно, без надмірного затягування пластикового корпусу. З’єднайте виводи за схемою та прокладіть проводи подалі від гарячих поверхонь і рухомих деталей. Після встановлення захисної кришки перевірте напругу спочатку без навантаження, а потім із допустимим навантаженням. Не змінюйте положення регулювальних елементів навмання: налаштування виконують за документацією генератора з контролем вимірювальним приладом.
