Ролик натягувача ременя генератора мотоблока 175N/180N (7/9Hp) з кріпленням TTG AMG-3

Ролик натягувача ременя генератора TTG AMG-3 з кріпленням призначений для мотоблоків 175N/180N (7/9Hp). У приводі генератора він підтримує натяг ременя та допомагає йому рівно рухатися по шківах. Справний ролик обертається від контакту з ременем без заїдання, биття та помітного бокового люфту.

Будова та робота

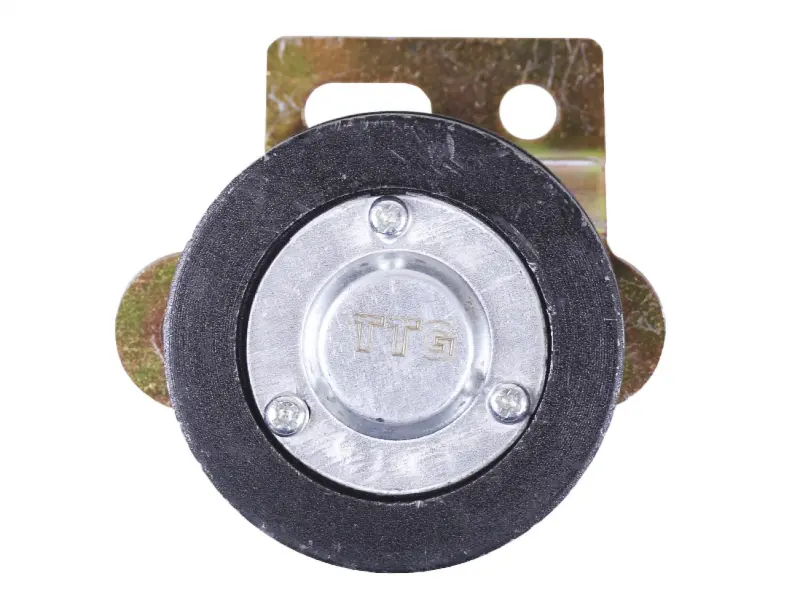

Деталь має круглу зовнішню робочу поверхню, центральну кришку з трьома точками кріплення та кронштейн із круглим отвором і видовженим пазом. На центральній частині нанесено маркування TTG. Під час добору враховуйте не лише сам ролик, а й геометрію кронштейна: вона визначає положення деталі відносно ременя та можливість встановлення на штатне місце.

Підставами для заміни є заклинювання, шум під час обертання, люфт, биття або пошкодження поверхні контакту з ременем. Свист привода, потерті краї ременя чи його зміщення з доріжки також потребують перевірки натягувача. Водночас такі прояви бувають через зношений ремінь або перекошене кріплення, тому спершу з’ясуйте причину несправності.

Як перевірити відповідність

Зіставте нову деталь зі знятою: зовнішній діаметр і ширину ролика, форму контактної поверхні та відстань від неї до кронштейна. Перевірте розташування й розміри кріпильних отворів, довжину паза та вільний простір біля місця встановлення. Якщо привід генератора переробляли, орієнтуйтеся на його фактичну конструкцію, а не лише на позначення двигуна.

Правильний виліт ролика потрібен для того, щоб ремінь проходив своєю доріжкою без бокового тертя. Невідповідна ширина або зміщення робочої поверхні можуть спричинити перекіс і швидке зношування країв ременя. Видовжений паз має узгоджуватися зі штатним кріпленням і давати змогу виставити потрібне положення без підгинання чи свердління кронштейна.

Встановлення та супутній огляд

Зупиніть двигун і унеможливте випадковий запуск. Перш ніж розбирати кріплення, запам’ятайте маршрут ременя та положення натягувача. Послабте натяг, зніміть стару деталь і очистьте місце встановлення. Огляньте болти, шайби й отвори: пошкоджена різьба та деформація кріплення заважають зафіксувати ролик у правильному положенні.

Разом із натягувачем перевірте стан ременя. Тріщини, розшарування або значне зношення країв є причиною замінити його під час цього ж ремонту. Також огляньте доріжки шківів на забруднення та пошкодження, які можуть псувати ремінь. Якщо в установленому приводі є втулки й шайби, збережіть їхній штатний порядок: від нього залежить розташування ролика.

Закріпіть кронштейн без перекосу та переконайтеся, що ролик вільно обертається й не зачіпає сусідніх деталей. Натяг регулюйте за вимогами до конкретного привода. Надмірне натягування збільшує навантаження на опори, а недостатнє спричиняє проковзування. Затягнувши кріплення, ще раз перевірте положення ременя та поверніть захист на місце.

Під час пробного запуску стежте, чи немає свисту, стукоту та бокового зміщення ременя. Якщо ремінь іде до краю або ролик працює з биттям, зупиніть двигун і перевірте співвісність, натяг та фіксацію кронштейна. Збільшувати натяг, щоб приховати перекіс, не варто: це не усуває причину й додатково навантажує привід.
