Ролик натяжителя ремня генератора мотоблока 175N/180N (7/9Hp) с креплением TTG AMG-3

Ролик натяжителя ремня генератора TTG AMG-3 с креплением предназначен для мотоблоков 175N/180N (7/9Hp). Он работает в ременном приводе генератора: поддерживает натяжение ремня и помогает ему устойчиво двигаться по шкивам. Исправный ролик свободно вращается при контакте с ремнём, без заедания и заметного бокового люфта.

Конструкция и назначение

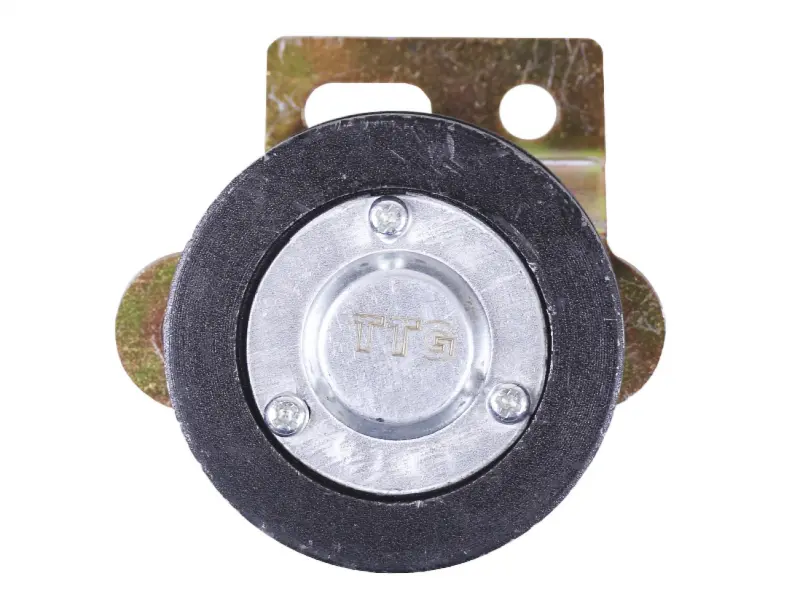

У ролика круглая наружная рабочая поверхность, центральная крышка с тремя крепёжными точками и кронштейн с круглым отверстием и продолговатым пазом. На центральной части нанесена маркировка TTG. Крепление нужно учитывать при подборе вместе с самим роликом: от его формы и расположения отверстий зависит, получится ли установить деталь в штатное место и совместить её с траекторией ремня.

Натяжитель заменяют при шумном вращении, заклинивании, биении или люфте ролика, а также при повреждении поверхности, по которой проходит ремень. Поводом для проверки могут стать свист привода, следы трения на краях ремня и его смещение со штатной дорожки. Эти признаки могут быть связаны и с самим ремнём либо перекосом крепления, поэтому причину стоит определить до замены.

Что сверить со снятой деталью

Начните с конструкции установленного натяжителя и способа его крепления. Сравните наружный диаметр и ширину ролика, профиль контактной поверхности, расположение ролика относительно кронштейна. Затем проверьте размеры и взаимное положение отверстий, длину паза и расстояние до соседних деталей. Совпадения обозначения двигателя недостаточно, если ременной привод или его крепления ранее переделывали.

Особое внимание уделите вылету ролика: после установки его рабочая поверхность должна находиться на нужной линии относительно ремня. Неподходящий вылет или ширина могут вызвать трение о край, перекос и ускоренный износ. Продолговатый паз также должен совпадать с креплением на технике и позволять выставить требуемое положение без доработки кронштейна.

Замена и проверка привода

Работайте на остановленном двигателе, исключив случайный запуск. До разборки запомните положение кронштейна и маршрут ремня, затем ослабьте натяжение и снимите старый ролик с креплением. Очистите посадочное место и проверьте крепёж: повреждённая резьба, деформированные шайбы и разбитые отверстия мешают надёжно зафиксировать натяжитель.

Рядом с роликом осмотрите ремень и шкивы. Трещины, расслоение и изношенные края ремня — повод заменить его вместе с роликом; загрязнение и повреждения дорожек шкивов нужно устранить до сборки. При установке сохраните штатный порядок втулок и шайб, если они применены в приводе. Кронштейн должен сидеть без перекоса, а ролик — вращаться свободно, не касаясь соседних деталей.

Выставляйте натяжение по требованиям к конкретному приводу: чрезмерная натяжка увеличивает нагрузку на опоры, а слабая допускает проскальзывание. После затяжки крепления проверьте положение ремня и установите защиту. При пробном запуске контролируйте отсутствие свиста, стука и бокового ухода ремня. Если они появились, остановите двигатель и повторно проверьте соосность, натяжение и фиксацию кронштейна.
