Пелюстковий клапан Yamaha JOG 3KJ, 2T Stels 50 STEEL MARK

Пелюстковий клапан Yamaha JOG 3KJ і Stels 50 STEEL MARK

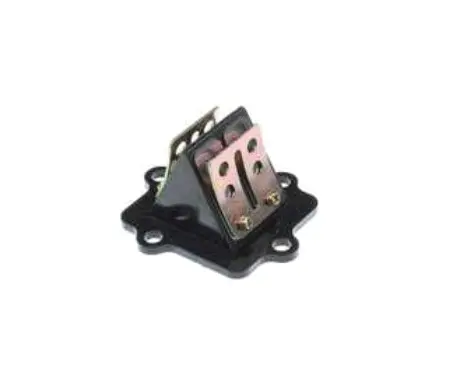

Клапан призначений для впускної системи двотактних скутерів Yamaha JOG модифікації 3KJ і Stels 50. Він установлюється у впускному тракті між карбюраторним патрубком і картером двигуна та керує напрямком руху паливно-повітряної суміші. Деталь має вигляд зібраної клапанної конструкції з фланцевою основою, пелюстками й обмежувачами їхнього ходу.

Принцип роботи клапана

У двотактному двигуні простір під поршнем бере участь у подачі свіжої суміші. Коли поршень рухається вгору й тиск у картері знижується, потік відкриває пелюстки та проходить із боку карбюратора всередину двигуна. Під час підвищення тиску пелюстки притискаються до посадкових поверхонь і перешкоджають зворотному руху суміші. Клапан спрацьовує автоматично завдяки різниці тиску та не потребує окремого привода або регулювального механізму.

Щільне прилягання пелюсток має велике значення для стабільної роботи впуску. Тріщини, втома, пошкоджені краї, деформація або помітний проміжок між пелюсткою та сідлом порушують одностороннє проходження потоку. За такого стану двигун може важче запускатися, слабше реагувати на відкривання газу, а частина суміші здатна повертатися в бік карбюратора. Ці ознаки не замінюють перевірку карбюратора, герметичності впуску та інших систем, проте є підставою оглянути клапан.

Сумісність і підбір

• Тип техніки: скутери з двотактним двигуном.
• Заявлені моделі: Yamaha JOG 3KJ і Stels 50.
• Робочий об’єм: 50 см³ для зазначеного варіанта застосування.
• Призначення: керування потоком суміші у впускному тракті.
• Виконання: клапан у зборі з фланцевою основою та кріпильними отворами.

Позначення JOG охоплює кілька поколінь і модифікацій, тому самої назви сімейства для впевненого вибору недостатньо. Перед придбанням перевірте код модифікації 3KJ, тип двигуна та форму демонтованої деталі. Порівняйте контур основи, розташування кріпильних отворів, напрямок клапанної клітки, форму прохідного вікна та з’єднання з карбюраторним патрубком. Для Stels 50 додатково потрібно звірити фактичну конфігурацію двигуна: техніка однакового об’єму може мати різні варіанти впуску.

Не підбирайте клапан лише за зовнішньою подібністю або об’ємом двигуна. Навіть близькі за будовою деталі можуть відрізнятися розташуванням кріплень, висотою клітки та геометрією прилеглих поверхонь. Якщо двигун раніше ремонтували або замінювали, орієнтуйтеся на встановлений агрегат і знятий клапан, а не лише на модель, зазначену в документах скутера.

Перевірка та встановлення

До монтажу огляньте пелюстки й обмежувачі: краї мають бути цілими, без відколів і тріщин, а пелюстки — рівно прилягати до сідел майже без проміжку. Перевірте основу, сполучні поверхні патрубка та картера. Залишки старого ущільнення видаляють обережно, не пошкоджуючи площини та не допускаючи потрапляння забруднень у впуск.

Під час складання використовують нову прокладку відповідної форми. Її отвір не повинен перекривати прохід, а кріпильні отвори мають збігатися без розтягування чи підрізання. Клапан установлюють у правильному напрямку, після чого кріплення затягують поступово й рівномірно, щоб не деформувати основу. Момент затягування визначають за сервісними даними конкретного двигуна. Після монтажу перевіряють герметичність з’єднань, надійність фіксації карбюраторного патрубка та відсутність сторонніх предметів у впуску.

Заміна клапана доречна за наявності тріщин, утоми пелюсток, нещільного прилягання або пошкодження клітки. Точна перевірка сумісності до розбирання допомагає уникнути повторного зняття карбюратора й впускного патрубка та завчасно підготувати потрібне ущільнення.
