Пелюстковий клапан Steel Mark для Suzuki LETS 50

Пелюстковий клапан Steel Mark для Suzuki LETS 50

Клапан призначений для впускної системи 50-кубового скутера Suzuki LETS. Він установлюється між впускним трактом і картером двотактного двигуна та керує проходженням паливно-повітряної суміші. Деталь працює автоматично завдяки перепаду тиску: гнучкі пелюстки відкривають впуск у потрібний момент, а після зміни напрямку потоку притискаються до посадкової поверхні й перешкоджають зворотному виходу суміші.

Щільне прилягання пелюсток впливає на наповнення двигуна та стабільність його реакції на відкривання газу. Якщо між краєм пелюстки й корпусом залишається зазор, частина суміші може повертатися у впуск. На практиці це здатне супроводжуватися ускладненим запуском, нестійкою роботою, провалами під час розгону або погіршенням тяги. Такі ознаки не завжди спричинені лише клапаном, проте під час діагностики впуску його стан потрібно перевіряти разом із карбюратором, патрубком, ущільненнями та з’єднаннями.

Конструкція та призначення

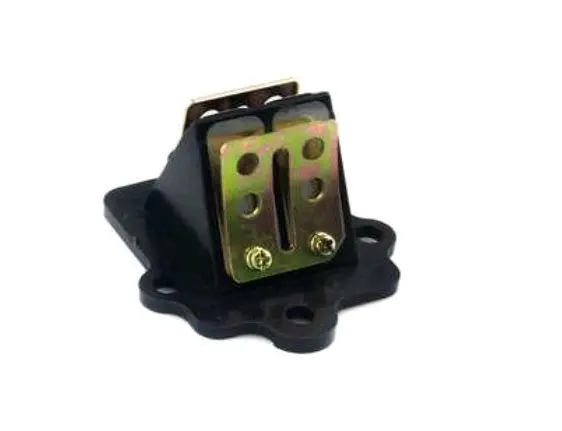

Клапан виконаний як компактний впускний блок з основою на чотири кріпильні отвори. Конструкція містить пелюстки, прохідні вікна й металеві обмежувачі їхнього ходу, закріплені гвинтами. Обмежувачі задають допустиме відхилення пелюсток під час відкривання, а їхнє щільне повернення до корпусу перекриває зворотний потік. Така схема не потребує окремого приводу або ручного регулювання під час роботи двигуна.

Деталь належить до впускних пелюсткових клапанів Steel Mark і заявлена для Suzuki LETS з об’ємом двигуна 50 см³. Назва серії сама по собі не виключає відмінностей між роками випуску та модифікаціями скутера. Перед придбанням слід порівняти клапан зі знятою деталлю за формою основи, розташуванням чотирьох кріпильних отворів, конфігурацією впускної частини, положенням вікон і загальною висотою корпусу. Це особливо актуально, якщо двигун раніше ремонтували або на ньому встановлений нестандартний впуск.

Що перевірити під час вибору та заміни

• Посадкову геометрію: контур основи та міжцентрове розташування отворів мають відповідати місцю встановлення.
• Положення впуску: корпус не повинен заважати патрубку, карбюратору або внутрішнім поверхням картера.
• Стан пелюсток: краї мають бути рівними, без тріщин, сколів, розшарувань і помітного відставання від площини корпусу.
• Обмежувачі ходу: пластини та кріплення мають залишатися цілими, без деформації й послаблення.
• Ущільнення: прилеглі поверхні очищають від залишків попереднього ущільнення та забруднень; відповідну прокладку добирають окремо, оскільки її наявність у комплекті не заявлена.

Рекомендації зі встановлення

Перед монтажем впускні вікна перевіряють на відсутність сторонніх частинок, а пелюстки — на вільне відкривання та повне закривання. Корпус установлюють у правильному напрямку відповідно до положення знятої деталі. Кріплення затягують рівномірно, не допускаючи перекосу основи: деформація посадкової площини може порушити прилягання та герметичність з’єднання. Після складання потрібно переконатися, що патрубок установлений без натягу, а з’єднання впуску щільно зафіксовані.

Пелюстковий клапан Steel Mark підходить для планового ремонту впуску Suzuki LETS 50 та заміни деталі з пошкодженими, деформованими або нещільно прилеглими пелюстками. Точне порівняння геометрії зі старим клапаном допомагає врахувати конкретну модифікацію двигуна та встановити деталь без перероблення посадкового місця.
