Пелюстковий клапан впуску для Suzuki AD50 NEW

Пелюстковий клапан впуску для Suzuki AD50 NEW

Клапан призначений для впускної системи двотактного скутера Suzuki AD50. Він установлюється між впускним патрубком і картером двигуна та керує рухом паливоповітряної суміші. Коли у впуску виникає потрібний перепад тиску, пелюстки відкривають прохід до картера. Після зміни тиску вони закриваються й обмежують повернення суміші в бік карбюратора. Від стану цієї деталі залежать наповнення двигуна, стабільність його роботи та реакція на відкривання газу.

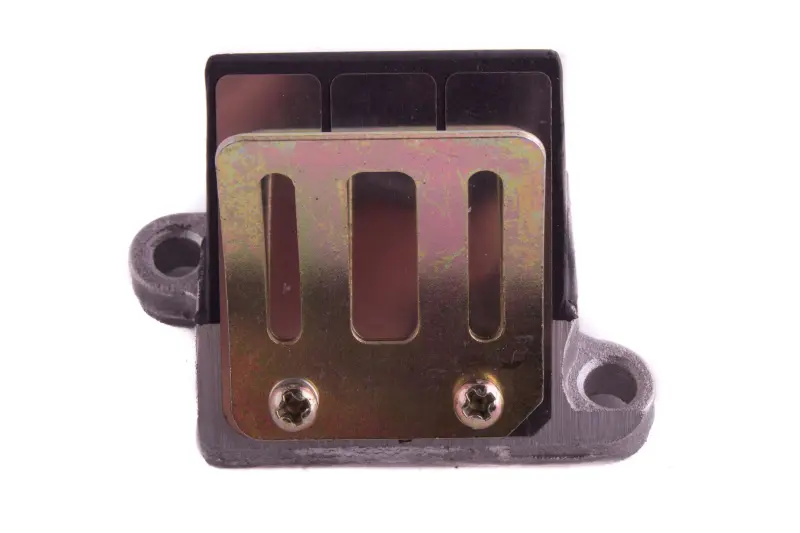

Конструкція складається з корпусу з двома кріпильними отворами та передньої обмежувальної пластини, зафіксованої двома гвинтами. У пластині виконано три поздовжні вікна. Обмежувач задає допустимий напрямок руху пелюсток і утримує їх у передбаченому положенні. Деталь постачається зібраною, тому перед монтажем основну увагу приділяють правильному добору геометрії, стану пелюсток і герметичності посадкових поверхонь.

Коли клапан потрібно перевірити

У закритому положенні пелюстки мають прилягати до корпусу без перекосу. Тріщини, відколи, деформація, підняті краї або помітний зазор порушують нормальну роботу впуску. Суміш може частково повертатися до карбюратора, а наповнення картера стає менш стабільним. На практиці приводом перевірити клапан є провали під час набору обертів, послаблення тяги, нерівна реакція на ручку газу, нестійкий холостий хід або зворотний викид суміші у впуск. Такі ознаки можуть мати й інші причини, тому клапан перевіряють разом із герметичністю патрубка, ущільнення та інших з’єднань впуску.

Що звірити під час вибору

• Модель техніки. Ця позиція розрахована на Suzuki AD50 із двотактним двигуном; позначення NEW вказує на варіант виконання товару.
• Форма корпусу. Контур основи має відповідати посадковому місцю на двигуні та не перешкоджати встановленню впускного патрубка.
• Точки кріплення. Порівняйте відстань і розташування двох монтажних отворів зі знятою деталлю.
• Напрямок установлення. Корпус повинен розташовуватися у впуску так само, як штатний клапан, без розвороту або примусового зміщення.
• Посадкові поверхні. На стиках не повинно бути забруднень, пошкоджень чи залишків попереднього ущільнення, здатних спричинити підсмоктування повітря.

Рекомендації зі встановлення

Перед монтажем впуск розбирають обережно, не допускаючи потрапляння бруду та сторонніх частинок у картер. Посадкову площину очищають без пошкодження поверхні. Клапан установлюють вільно, без підточування корпусу та згинання пелюсток. Кріплення затягують рівномірно: перекіс основи може порушити прилягання та спричинити негерметичність. Зусилля затягування вибирають за документацією конкретної версії двигуна, оскільки надмірне зусилля може пошкодити корпус або різьбу.

Після складання перевіряють щільність з’єднань впуску та роботу двигуна на різних режимах. Якщо попередній клапан мав тріщини, підняті краї або нещільне прилягання, установлення справної деталі відновлює передбачений напрямок потоку суміші та усуває пов’язану з клапаном причину зворотного викиду. Для впевненого добору важливі не лише слова Suzuki AD50 у назві, а й збіг корпусу, монтажних отворів та орієнтації деталі з фактичною конфігурацією двигуна.
