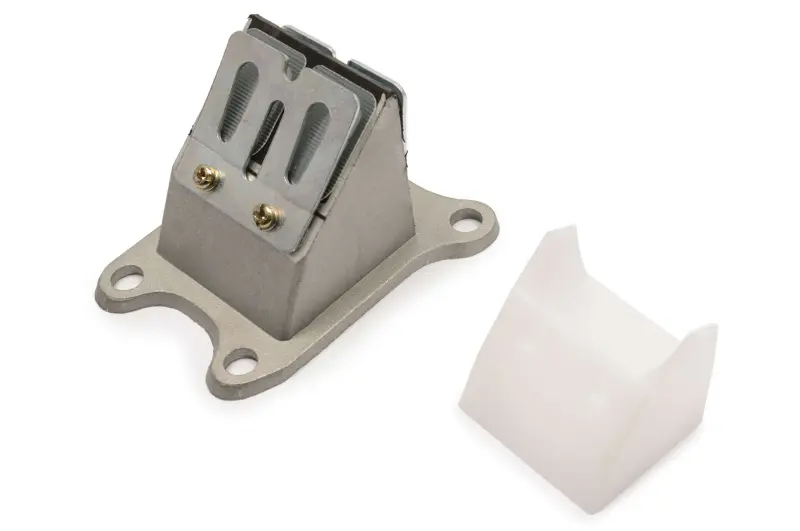

Пелюстковий клапан Honda Dio AF34/AF35, 3 болти, Steel Mark

Пелюстковий клапан Steel Mark для Honda Dio AF34/AF35

Пелюстковий клапан призначений для впуску паливно-повітряної суміші у двотактний двигун скутерів Honda Dio з позначеннями AF34 та AF35. Деталь установлюється між карбюратором і картером двигуна та керує напрямком потоку без окремого механічного приводу. Під час впуску гнучкі пелюстки відхиляються під дією розрідження, пропускаючи суміш у картер, а після зміни тиску повертаються до посадкової поверхні й обмежують зворотний викид у бік карбюратора.

Справна робота клапана впливає на наповнення двигуна сумішшю, запуск, стабільність холостого ходу та реакцію на відкривання дроселя. Якщо пелюстки втратили рівне прилягання, мають тріщини, відколи або залишаються піднятими, герметичність впуску порушується. Це може супроводжуватися нестійкою роботою мотора, провалами під час набору обертів, ускладненим запуском і зворотним викидом суміші через впускний тракт. Заміна клапана дає змогу відновити штатний принцип роботи впуску за умови справності інших компонентів паливної системи та двигуна.

Конструкція та сумісність

Клапан виготовлений як зібраний корпус-клітка зі встановленими пелюстками й обмежувальними пластинами. Фланець має три монтажні отвори, тому деталь розрахована на триточкове кріплення відповідної конфігурації. Така геометрія має збігатися з посадковим місцем двигуна та розташуванням отворів на демонтованій деталі. Клапан заявлений для двотактних скутерів Honda Dio об'ємом 50 см³ у модифікаціях AF34 та AF35, зокрема для сімейства Live Dio, Dio SR, Dio ZX, Dio Cesta і Dio ST.

Що перевірити під час добору

• Код рами та модифікацію скутера. Позначення AF34 або AF35 є основним орієнтиром, однак перед замовленням слід урахувати конкретне виконання двигуна та раніше встановлених деталей.
• Схему кріплення. У цієї версії передбачено три монтажні отвори. Їхнє розташування, обриси фланця та форма прохідного каналу мають відповідати демонтованому клапану.
• Форму корпусу. Порівняйте висоту й нахил клітки, контур основи, положення пелюсток та обмежувачів. Це особливо доречно, якщо скутер раніше ремонтували або на нього встановили двигун іншої модифікації.
• Суміжні деталі впуску. Карбюраторний патрубок, прокладка та посадкова поверхня картера повинні відповідати триточковому виконанню й не перешкоджати встановленню корпусу.

Перевірка перед установленням

До монтажу огляньте пелюстки по всій крайці: вони повинні вільно відхилятися, повертатися на місце та прилягати до поверхні без помітного перекосу. Між пелюсткою і сідлом не повинно бути забруднень або залишків старого ущільнення. Також перевірте площину фланця, різьбові отвори двигуна та стан прокладки. Пошкоджене чи деформоване ущільнення потрібно замінити відповідним для цієї конфігурації.

Посадкові поверхні перед складанням очищують обережно, не залишаючи твердих частинок у впускному каналі. Клапан установлюють у правильній орієнтації, суміщають усі три отвори та затягують кріплення рівномірно. Надмірне зусилля неприпустиме: воно може спричинити перекіс фланця або пошкодити різьбу. Після складання перевіряють герметичність з'єднань, правильність розташування патрубка та відсутність сторонніх предметів у впуску.

Коли доцільна заміна

Клапан перевіряють під час ремонту впуску, розбирання двигуна, погіршення запуску, нестійкого холостого ходу або провалів при розгоні. Такі прояви не стосуються виключно пелюсток, тому водночас варто оцінити карбюратор, впускний патрубок, ущільнення та загальний стан двигуна. Якщо демонтований клапан має пошкоджені пелюстки, нещільне прилягання або деформований корпус, установлення справної триточкової деталі Steel Mark для Honda Dio AF34/AF35 повертає впуску необхідну односторонню дію.
