Пелюстковий клапан 2T TB50 для Suzuki RUN

Пелюстковий клапан 2T TB50 для Suzuki RUN

Клапан призначений для системи впуску двотактного двигуна TB50, який застосовується на скутері Suzuki RUN. Деталь установлюється між карбюратором і картером двигуна та керує напрямком руху паливно-повітряної суміші. Вона підходить для штатного ремонту впуску, коли старий клапан утратив герметичність, пелюстки пошкоджені або їхні краї вже не прилягають належним чином до корпусу.

Як клапан працює у впуску

Коли в картері виникає розрідження, гнучкі пелюстки відкривають прохід і пропускають свіжу суміш від карбюратора до двигуна. Після зміни напрямку тиску вони притискаються до посадкової поверхні та перешкоджають зворотному руху суміші у впускний тракт. Цей процес відбувається автоматично відповідно до руху поршня та не потребує окремого приводу чи регулювального механізму.

Правильне прилягання пелюсток допомагає зберігати передбачений напрямок потоку. Тріщини, відколи крайок, розшарування, деформація або сторонні частинки між пелюсткою та сідлом порушують закривання клапана. Можливими ознаками несправності є нестабільна реакція двигуна на відкривання газу, погіршення тяги та зворотний викид суміші в бік карбюратора. Такі прояви можуть мати й інші причини, тому перед заміною потрібно перевірити весь впуск: карбюратор, патрубок, з'єднання та стан ущільнень.

Конструкція та підбір

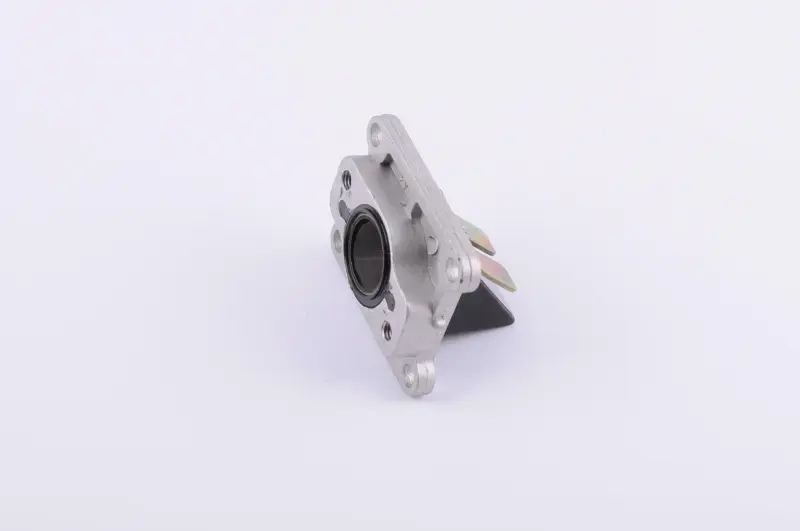

Клапан виготовлений як цілісна фланцева збірка з центральним впускним проходом, кількома кріпильними отворами та розташованою зі зворотного боку пелюстковою частиною. Така компоновка дає змогу встановити деталь у передбачене посадкове місце двигуна. Сумісність заявлена для двотактного TB50 і Suzuki RUN; зовні подібні клапани інших скутерів можуть відрізнятися формою фланця, розташуванням отворів, прохідним перерізом і геометрією корпусу.

Перед установленням порівняйте зі знятою деталлю:

• контур та орієнтацію монтажного фланця;
• кількість і взаємне розташування кріпильних отворів;
• форму центрального каналу та виступної частини корпусу;
• напрямок пелюсткового блока відносно карбюратора й картера;
• стан сполучних поверхонь і передбачених ущільнень.

Позначення TB50 та модель Suzuki RUN мають відповідати двигуну конкретного скутера. Якщо техніку ремонтували раніше, самої назви моделі недостатньо: установлений двигун або компоненти впуску могли бути замінені. Порівняння геометрії старого й нового клапана до початку монтажу допомагає уникнути помилки між різними модифікаціями.

Установлення та перевірка після ремонту

Для доступу до клапана знімають карбюратор і звільняють впускний вузол. Посадкову ділянку очищають від залишків старого ущільнення та забруднень, не допускаючи потрапляння частинок усередину картера. Перед складанням перевіряють пелюстки: на них не повинно бути тріщин, відколів, надривів, розшарувань або вираженої деформації. Також потрібно переконатися, що між пелюстками та їхньою посадковою поверхнею немає сторонніх частинок.

Клапан установлюють у правильному напрямку, повертають передбачені конструкцією ущільнення та рівномірно затягують кріплення відповідно до вимог обслуговування двигуна. Перекіс фланця або негерметичне з'єднання можуть спричинити підсмоктування повітря та порушити роботу налаштованого карбюратора. Після складання перевіряють щільність з'єднань, стабільність холостого ходу та реакцію мотора на плавне відкривання газу. Деталь підходить для відновлення штатної схеми впуску TB50 без зміни принципу роботи двигуна.
