Реле електростартера 4T GY6 50, Delta/Alpha/Activ без фішки VDK-4

Реле електростартера 4T GY6 50, Delta/Alpha/Activ без фішки VDK-4 подає живлення від акумулятора до стартера за командою кнопки запуску. Коли реле замикає силові контакти, стартер починає прокручувати двигун. Завдяки цьому великий пусковий струм проходить через контакти реле, а кнопка на кермі керує лише його спрацьовуванням.

Будова та підключення

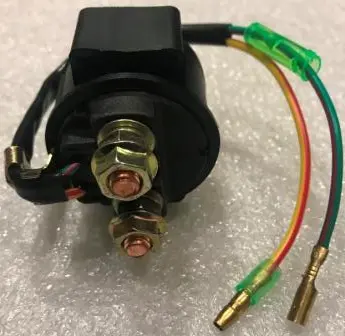

Реле має чорний корпус, два різьбові силові виводи з гайками та окремі дроти керування з наконечниками. Виконання без фішки передбачає підключення дротів керування окремими контактами, без спільного роз'єму. Розташування виводів має відповідати прокладанню штатних кабелів: після встановлення вони не повинні натягуватися або різко перегинатися біля наконечників.

До великих виводів приєднують силові кабелі, а тонкі дроти відповідають за керування реле. Плутати ці підключення не можна. Самого кольору ізоляції недостатньо, щоб визначити призначення дроту. Підключення звіряють зі схемою конкретної техніки та контактами демонтованої деталі.

Ознаки несправності

Реле варто перевірити, якщо після натискання кнопки чути клацання, але стартер не обертається, запуск вдається лише з кількох спроб або спрацьовування періодично зникає. Підгорілі силові контакти погіршують проходження струму, а несправність керувальної частини може перешкоджати їх замиканню. Залипання контактів здатне залишити стартер увімкненим після відпускання кнопки. За такої ознаки повторний запуск неприпустимий.

Клацання саме по собі ще не доводить несправність реле. Схожу поведінку спричиняють розряджений акумулятор, послаблені клеми, погане з'єднання з масою або пошкоджені дроти. Спершу перевіряють живлення та сигнал керування. Якщо біля виводів є оплавлення чи сліди перегріву, слід також оглянути кабельні наконечники: нове реле не усуне поганий контакт у старому з'єднанні.

Як підібрати заміну

Зіставте форму корпусу, спосіб кріплення, положення силових виводів і вільне місце для встановлення. Перевірте відповідність кільцевих наконечників кабелів шпилькам, довжину дротів керування та тип їхніх контактів. Окремо звірте відповідність реле напрузі бортової мережі, навантаженню стартера й схемі керування. Однакова форма корпусу не означає, що підключення та електричні параметри також збігаються.

Заміна та перевірка

Вимкніть запалювання й від'єднайте мінусову клему акумулятора до роботи з силовими виводами. Зафіксуйте, куди підключено кожен кабель і дріт керування. Роз'єднуючи контакти, тримайтеся за наконечники, не тягніть за дроти. Огляньте кріплення, кільцеві наконечники та захисні ковпачки. Пошкоджену ізоляцію потрібно відновити, а обгорілі наконечники замінити, щоб вони не стали причиною повторного перегріву.

Установіть і закріпіть реле, під'єднайте проводку за схемою та затягніть гайки, не допускаючи провертання шпильок. Відкриті силові контакти закрийте штатним захистом. Дроти прокладіть так, щоб вони не торкалися гарячих або рухомих деталей. Після приєднання акумулятора коротко перевірте запуск: стартер має вмикатися від кнопки та припиняти роботу після її відпускання. Неправильне підключення або послаблене з'єднання можуть спричинити відмову запуску, нагрівання контактів і пошкодження проводки.
