Двигун 4T CG150 (162FMJ) VDK

Двигун 4T CG150 (162FMJ) VDK призначений для заміни двигуна мототехніки за умови збігу кріплень і приєднувальних параметрів. Він перетворює енергію згоряння пального на обертання, яке через трансмісію надходить до приводу колеса. Позначення 4T означає чотиритактний цикл. Підбір починають із порівняння CG150 та 162FMJ з маркуванням знятого двигуна, після чого перевіряють його будову, розміри кріплень і підключення.

Будова та орієнтири

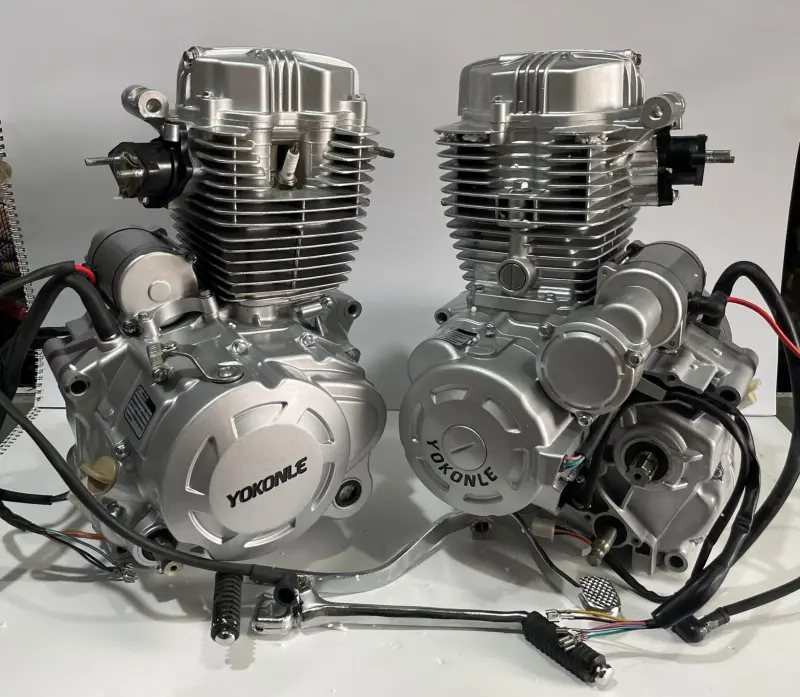

Циліндр розташований над картером, а зовні циліндра й головки є ребра охолодження. Вони збільшують поверхню відведення тепла, тож після монтажу навколо них має залишатися вільний простір. На бічній кришці нанесено напис YOKONLE. Порівнюючи двигуни, враховуйте форму картера, положення кріпильних вушок, кришок і частин, що виступають. Від цього залежить розміщення в рамі та доступ до двигуна під час обслуговування.

Причини заміни

Двигун у зборі розглядають як заміну після значного пошкодження картера, зношення кількох внутрішніх механізмів або коли відновлення потребує великого обсягу робіт. Стійкий сторонній стукіт, втрата тяги, підвищена витрата оливи, димний вихлоп і складний запуск є приводами для діагностики. Окремий симптом ще не свідчить про потребу міняти весь двигун: спершу з'ясовують причину, оцінюють стан механізмів і доцільність ремонту.

Перевірка сумісності

Зіставте кількість і розташування кріплень, відстані між ними, ширину посадкових місць та діаметр болтів. Перевірте, чи вистачає простору біля рами, бака й підніжок. Окремої уваги потребують бік виходу приводного вала, його посадка під ведучу зірку та положення цієї зірки відносно задньої. Зміщення лінії приводу спричиняє перекіс ланцюга та швидке зношення зірок. Усунути таку невідповідність сильнішим затягуванням кріплень неможливо.

Порівняйте місця приєднання впуску й випуску, розташування механізму перемикання передач і приводу керування зчепленням. Звірте роз'єми, кількість контактів та призначення проводів із підключеннями своєї техніки. Сам лише збіг кольорів проводів не підтверджує правильність з'єднання. Визначте, які навісні деталі потрібно перенести зі знятого двигуна, та перевірте їхні кріплення. Так можна завчасно підібрати потрібні прокладки, ущільнення й кріпильні деталі.

Монтаж і перевірка запуску

Для зняття та встановлення двигуна техніку надійно фіксують, а сам двигун підтримують знизу. Розташування проводів і тросів позначають до їх від'єднання. Кріпильні поверхні очищають, оглядають вушка рами, втулки та болти, пошкоджені деталі замінюють. Двигун має ставати на місце без примусового стягування кріплень і перероблення отворів. Послідовність затягування та моменти для кріпежу беруть із документації техніки.

Під час приєднання впуску та випуску перевіряють стики й замінюють пошкоджені ущільнення. Троси та проводи прокладають так, щоб вони не торкалися гарячих поверхонь і рухомих частин та не обмежували хід керування. До запуску перевіряють рівень і потрібний тип оливи за інструкцією двигуна, затягування кріплень і надійність з'єднань. Під час першого запуску стежать за можливими підтіканнями, сторонніми звуками та вільною роботою керування. Якщо з'являються відхилення, двигун зупиняють і усувають причину до виїзду.
