Пелюстковий клапан STEEL MARK для Stels 50 2T

Пелюстковий клапан STEEL MARK для Stels 50 2T

Клапан призначений для впускної системи двотактного скутера Stels 50. Він розташовується на шляху паливно-повітряної суміші між впускним трактом і картером двигуна та діє як автоматично керований зворотний клапан. Під час розрідження пелюстки відхиляються й відкривають прохід, а після зміни тиску повертаються до посадкової поверхні, перешкоджаючи руху суміші назад. Справність цієї деталі впливає на наповнення двигуна та стабільність його реакції на ручку газу.

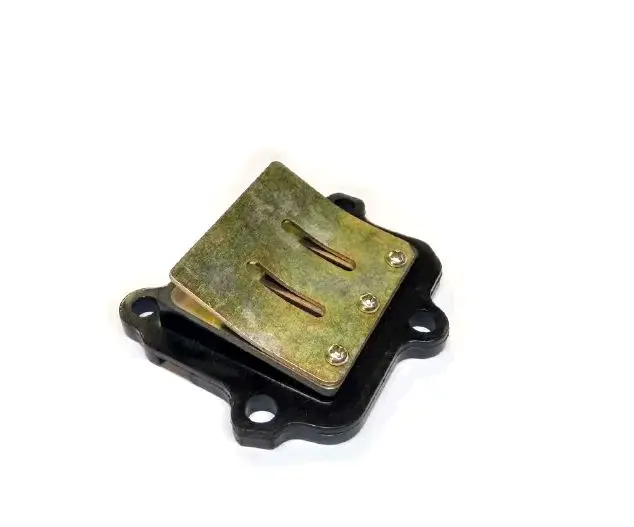

Модель STEEL MARK виготовлена як клапан у зборі: основа має чотири кріпильні отвори, а зовнішня металева пластина — два видовжені вікна і три точки кріплення. Така конфігурація важлива для підбору, адже зовні подібні клапани можуть відрізнятися обрисом основи, розташуванням отворів, формою каналів і висотою конструкції. Назва Stels 50 та позначення 2T визначають основну сумісність, проте перед монтажем потрібно зіставити геометрію деталі зі знятим клапаном.

Що перевірити під час вибору

Порівняйте стару й нову деталі з боку обох привалкових площин. Мають збігатися загальний контур, кількість і розташування кріпильних отворів, форма впускних вікон, напрямок монтажу та положення обмежувачів пелюсток. Окремо перевірте, чи залишається достатньо місця для клапана всередині посадкової зони та чи правильно приєднуються сусідні частини впуску. Збігу лише за маркою скутера недостатньо, якщо двигун або впуск раніше замінювали чи переробляли.

• Тип двигуна: двотактний; клапан не призначений для чотиритактної схеми впуску.
• Заявлена сумісність: скутери Stels 50 із відповідною конфігурацією посадкового місця.
• Тип деталі: пелюстковий клапан впуску в зборі.
• Конструкція: основа з чотирма кріпильними отворами та зовнішня пластина з двома видовженими вікнами.
• Марка виробу: STEEL MARK.

Коли клапан потребує уваги

Перевірка доречна за ускладненого запуску, нестабільного холостого ходу, провалів під час відкривання газу або зворотного викиду суміші у впуск. Такі ознаки можуть бути пов’язані також із карбюратором, герметичністю з’єднань, запалюванням або станом циліндропоршневої групи, тому клапан оцінюють як частину загальної діагностики. Підставою для заміни є тріщини, відколи, розшарування чи деформація пелюсток, помітний проміжок між ними та посадковою поверхнею, пошкодження корпуса або обмежувачів ходу.

Пелюстки мають прилягати до основи без перекосу та вільно повертатися після відхилення. Їх не можна підгинати для усунення проміжку: таке втручання змінює пружність і може спричинити нестабільну роботу двигуна. Обмежувачі також не варто випрямляти без передбачених виробником параметрів. Якщо пошкоджено клапан або його посадкову частину, встановлюють справну деталь відповідної конфігурації.

Рекомендації зі встановлення

Монтаж виконують на очищені та неушкоджені сполучні поверхні. Перед складанням видаляють залишки старого ущільнення й забруднення, не допускаючи їх потрапляння у впуск. Прокладку або ущільнювальне кільце перевіряють окремо та замінюють у разі пошкодження; наявність цих деталей у наборі не передбачається. Клапан орієнтують так само, як штатну деталь, після чого кріплення затягують рівномірно із зусиллям, визначеним настановою для конкретного двигуна.

Перед остаточним складанням переконайтеся, що пелюстки й обмежувачі не торкаються сусідніх деталей і ніщо не заважає їхньому ходу. Після монтажу перевірте герметичність з’єднання, правильність підключення впускних частин і стабільність роботи мотора. Такий порядок допомагає виключити підсмоктування повітря, неправильну орієнтацію та механічну перешкоду руху пелюсток.

Ця модель підходить для ремонту штатного впуску Stels 50 2T за умови повного збігу посадкової геометрії. Для впевненого підбору достатньо зняти старий клапан і зіставити його контур, отвори, вікна та напрямок монтажу до початку складання.
