Статор бензогенератора 2 кВт з ротором D-155, d-96, L-86mm AMG

Статор бензогенератора 2 кВт з ротором AMG призначений для ремонту генераторної частини. Статор закріплений нерухомо, а ротор обертається від двигуна; разом вони забезпечують вироблення електроенергії. Таку пару замінюють у разі пошкодження обмоток або механічних частин, коли відновлювати зняті деталі недоцільно. Позначення розмірів: D-155, d-96, L-86mm.

Будова та ознаки несправності

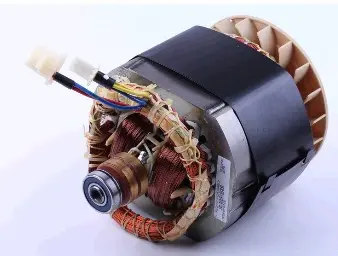

До складу входять статор і ротор. Конструкція має обмотки, виведені дроти з роз’ємами, підшипник на кінці вала та крильчатку. Для встановлення мають значення габарити статора, посадка ротора, розташування виводів і простір навколо рухомих частин. Крильчатка бере участь в охолодженні, тому її положення відносно корпусу також потрібно зіставити зі старою деталлю.

Запах перегрітої ізоляції, потемнілі обмотки, сліди тертя й нестабільна робота під навантаженням дають підставу перевірити генераторну частину. Водночас відсутність напруги ще не доводить несправність статора чи ротора: спочатку перевіряють з’єднання та систему збудження. Стан обмоток визначають вимірюваннями, адже зовнішній огляд не виявляє всіх пошкоджень. Якщо причиною були перевантаження, погане охолодження або пошкодження ізоляції, її потрібно усунути, щоб несправність не повторилася після заміни.

Як підібрати статор з ротором

Потужність 2 кВт звужує вибір, проте сама по собі не підтверджує сумісність. Зіставте D-155, d-96, L-86mm з розмірами знятого статора та перевірте, від яких поверхонь їх вимірювали. Порівняйте місця кріплення, форму посадки ротора з боку двигуна, довжину виступних частин вала і спосіб фіксації. Невідповідна посадка завадить правильно зібрати генератор або спричинить контакт ротора зі статором.

Окремо звірте кількість виводів, розташування роз’ємів і підключення за схемою вашого генератора. Колір дротів не можна використовувати як єдину ознаку призначення контактів. Електричні параметри генераторної частини також зіставляють із документацією техніки: однакова потужність і зовнішні розміри не замінюють цієї перевірки. Після підключення дроти не повинні бути натягнутими, а джгут має проходити осторонь рухомих деталей і нагрітих поверхонь.

Заміна та перевірка

До роботи беруться на зупиненому й охолодженому генераторі, від’єднавши споживачі та унеможлививши випадковий запуск двигуна. Перед розбиранням фіксують підключення виводів і розташування кріплень. Ротор знімають відповідним інструментом, враховуючи будову посадки. Удари по валу, обмотках чи крильчатці можуть пошкодити деталі. Порядок складання та моменти затягування беруть з інструкції до конкретного генератора.

Під час заміни оглядають опори, посадочні поверхні, проводку та роз’єми, до яких підключається статор. Зношені підшипники й пошкоджені контакти потребують уваги, а за наявності слідів тертя перевіряють положення ротора. Після складання переконуються, що він обертається вільно, дроти закріплені, а крильчатка не торкається корпусу. Напругу спочатку перевіряють без підключених споживачів, далі контролюють роботу з допустимим навантаженням. Сторонній шум, швидке нагрівання або запах ізоляції означають, що перевірку слід зупинити й з’ясувати причину.
