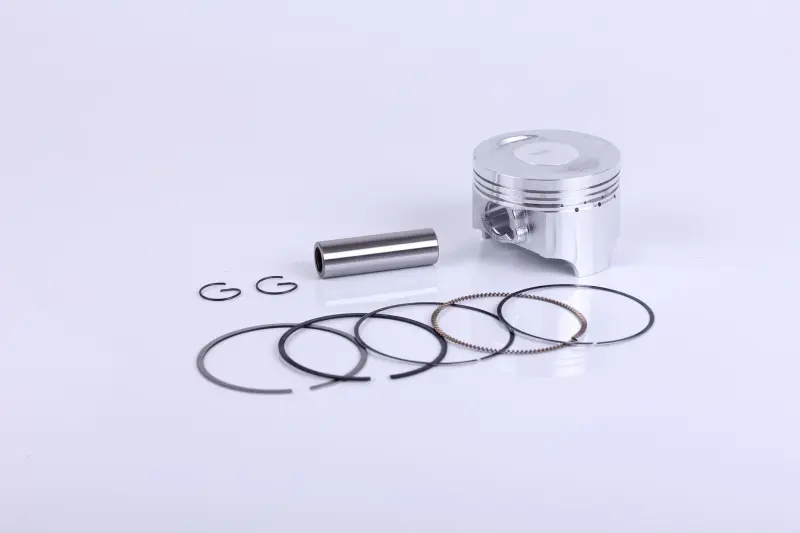

Поршень 4T CB/CG Ø69,00 мм STD 200/250cc 169FML, 169MM p-17 AMG

Поршень для чотиритактного двигуна

Поршень 4T CB/CG діаметром 69,00 мм призначений для циліндро-поршневої групи. У позначенні застосування вказані двигуни 169FML, 169MM та об’єм 200/250 см³. STD означає стандартний розмір, без ремонтного збільшення. Позначення p-17 і AMG збережені для ідентифікації під час підбору. Однаковий об’єм двигуна ще не означає, що поршні взаємозамінні: потрібно звірити розміри та конструкцію знятої деталі.

Під час згоряння суміші поршень сприймає тиск газів і передає зусилля шатуну через палець. Разом із кільцями він ущільнює простір у циліндрі, щоб двигун міг створювати потрібну компресію. У головці поршня виконані кільцеві канавки, нижче розташований отвір під палець, а спідниця спрямовує рух у циліндрі. Зношення цих ділянок може супроводжуватися витратою оливи, втратою компресії та сторонніми звуками.

Ознаки зношення

Перевірити поршневу групу варто при зниженні компресії, посиленій димності, збільшенні витрати оливи або появі стукоту. Самих симптомів недостатньо для висновку про заміну поршня. Після розбирання оглядають днище, спідницю, отвори під палець і канавки кілець. Задири, тріщини та пошкодження поверхонь потребують оцінки, а розбиті канавки можуть зробити заміну лише кілець недоцільною.

Разом із поршнем перевіряють циліндр, палець і його з’єднання з шатуном. Якщо є сліди перегріву чи пошкодження від тертя, спочатку з’ясовують їхню причину. Новий поршень не компенсує овальність або надмірне зношення циліндра. Після розточування під ремонтний розмір стандартна деталь може не забезпечити потрібної посадки.

Як підібрати

Почніть із вимірювання циліндра та визначення необхідного монтажного зазору. Діаметр поршня перевіряють у контрольній точці, визначеній технічною документацією двигуна: замір біля днища не замінює вимірювання спідниці. Зі старою деталлю порівнюють загальну висоту, відстань від осі пальця до днища, профіль днища та спідниці, кількість, розташування й розміри канавок під кільця.

Також звіряють діаметр і довжину пальця, його посадку в поршні та шатуні, конструкцію стопорних кілець. Якщо старий поршень має заглиблення під клапани, перевіряють їхню форму й орієнтацію. Невідповідна висота поршня або профіль днища можуть порушити зазори в камері згоряння. Замалий зазор у циліндрі створює ризик прихоплення, завеликий спричиняє стукіт і погіршує ущільнення.

Що врахувати під час монтажу

Перед складанням очищають поверхні та перевіряють стан циліндра. Кільця підбирають до канавок поршня, контролюють їхній бічний зазор і зазор у замку всередині циліндра. Для встановлення використовують відповідний інструмент, не розтягуючи кільця надмірно. Послідовність і напрямок монтажу кілець визначають за їхнім маркуванням, а орієнтацію поршня — за установочними позначеннями та керівництвом двигуна.

Палець і поверхні тертя змащують моторною оливою. Стопорні кільця пальця мають відповідати посадці та повністю увійти в канавки: ненадійна фіксація може призвести до пошкодження циліндра. Прокладки розібраних з’єднань замінюють відповідно до вимог ремонту. Після складання двигун обережно прокручують вручну, перевіряючи відсутність заклинювання. Якщо виник упор, спершу знаходять причину, а не докладають більшого зусилля. Моменти затягування, порядок складання та режим припрацювання визначає керівництво конкретного двигуна.
