Амортизатор зі шпилькою М8 GN 2-3,5 KW TTG AMG-2

Амортизатор зі шпилькою М8 встановлюють у кріпленні агрегата до основи, щоб зменшити передавання вібрації. Опора має утримувати агрегат у належному положенні й водночас пом’якшувати коливання в місці кріплення. Її замінюють у разі руйнування, стійкої деформації або пошкодження шпильки. Для правильного підбору порівнюють конструкцію та посадкові розміри знятої деталі, а не лише позначення різьби.

Будова та маркування

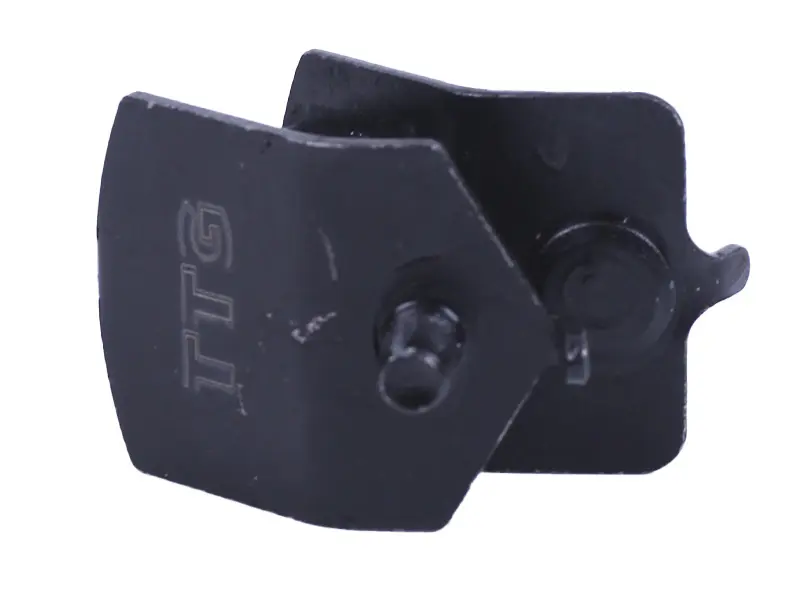

Деталь має фігурні опорні пластини й виступне кріплення. Форма пластин визначає, як амортизатор розміститься на основі: краї мають залишатися вільними, а точки кріплення — збігатися з отворами без примусового зміщення. На деталі нанесено TTG. М8 означає метричну різьбу з номінальним діаметром 8 мм. Крок різьби та довжину шпильки потрібно звірити зі знятою опорою і відповідним кріпленням.

Позначення товару також містить GN 2-3,5 KW та AMG-2. Під час добору перевіряють загальну висоту амортизатора, обриси опорних поверхонь, кількість і розташування точок кріплення. Навіть за однакової різьби інша висота опори може змінити положення агрегата та нерівномірно розподілити його вагу між сусідніми кріпленнями.

Ознаки зношення

Посилена вібрація основи, стукіт під час роботи, нахил агрегата чи надмірне переміщення біля кріплення — привід перевірити стан опор. Спочатку варто переконатися, що з’єднання не послаблені, а посадкові місця цілі. Самої вібрації недостатньо, щоб визначити несправність амортизатора. Прямими причинами заміни є руйнування амортизувальної частини, її відокремлення від кріплення, залишкова деформація або пошкоджена різьба, на якій гайка не тримається належним чином.

Перекіс під час монтажу, тривале бокове навантаження та ослаблені гайки прискорюють зношення. Разом із пошкодженою опорою огляньте інші амортизатори агрегата. Якщо вони просіли або втратили цілісність, одна нова опора не відновить правильне положення всієї конструкції. Також перевірте шайби, гайки та отвори в основі: сліди розбивання чи деформації потребують усунення до складання.

Перевірка перед встановленням

• Зіставте діаметр і крок різьби, довжину шпильки та вільне місце для гайки.
• Звірте висоту опори, враховуючи можливе просідання старої, форму пластин і відстані між точками кріплення.
• Перевірте, чи збережуться потрібне положення агрегата та проміжки до сусідніх деталей.

Як замінюють опору

Техніку зупиняють і унеможливлюють випадковий запуск. Агрегат надійно підпирають до відкручування кріплення: його вага не повинна затискати шпильку або перевантажувати решту опор. Після демонтажу очищають посадкові поверхні та перевіряють їхню цілісність. Пошкоджені гайки й шайби замінюють, щоб новий амортизатор утримувався справним кріпленням.

Опору ставлять без примусового згинання чи скручування. Якщо отвори не збігаються, агрегат вирівнюють, а не підтягують деталі гайкою через силу. Порядок і зусилля затягування беруть із вимог до конкретної техніки. Після складання перевіряють стійкість агрегата й відсутність дотику до навколишніх частин, а під час пробного запуску — стукіт і надмірні коливання. Помилка у висоті або геометрії кріплення спричиняє перекіс, додатково навантажує сусідні опори та може призвести до повторного руйнування амортизатора.
