Амортизатор широкий зі шпилькою М10 GN 5–6 KW TTG AMG-3

Амортизатор широкий зі шпилькою М10 GN 5–6 KW TTG AMG-3 зменшує передавання вібрації через кріплення. Таку опору встановлюють між агрегатом і основою, до якої він прикріплений. Вона утримує з’єднання та пом’якшує коливання під час роботи. Стан амортизатора впливає на тремтіння рами й на те, чи зберігає агрегат правильне положення відносно основи.

Будова та позначення

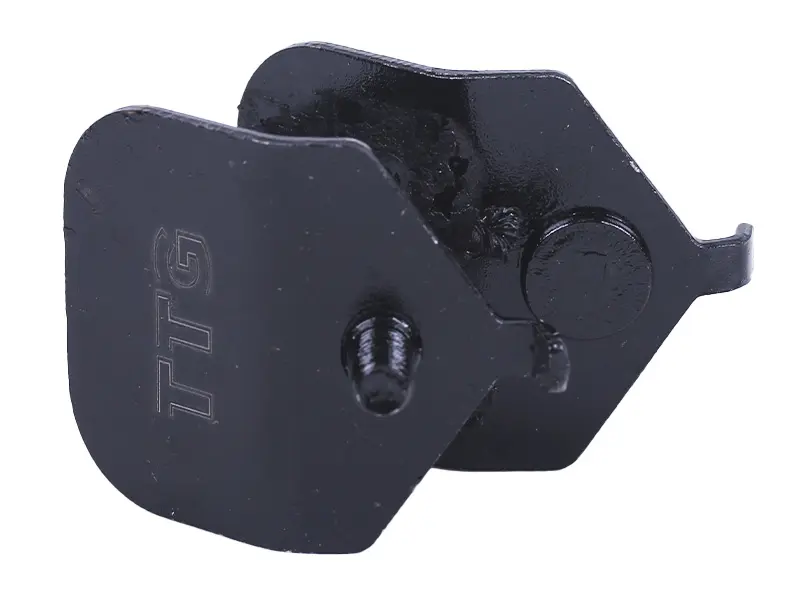

Це широке виконання з двома фігурними кріпильними пластинами та різьбовою шпилькою, що виступає назовні. На пластині є маркування TTG. Для встановлення має значення не лише шпилька, а й форма всієї опори: обриси пластин, розміщення виступів і відстань між поверхнями кріплення. Інший профіль може заважати монтажу навіть за однакового діаметра різьби.

М10 — метрична різьба з номінальним діаметром 10 мм. Окремо звіряють її крок і робочу довжину шпильки, щоб гайка відповідала різьбі та мала достатнє зачеплення. Позначення GN 5–6 KW допомагає зіставити назву деталі, а остаточну відповідність перевіряють за знятим амортизатором і кріпленнями техніки.

Ознаки зношення

Опору варто оглянути, якщо вібрація посилилася, біля кріплення з’явився стукіт або агрегат змістився. Причинами заміни можуть бути розрив пружної частини, її відокремлення від пластини, перекіс, деформовані пластини чи пошкоджена різьба. Саме лише тремтіння ще не доводить несправність амортизатора: подібний прояв буває й через ослаблені гайки.

Тривала робота з нещільно затягнутим кріпленням, установлення з перекосом і перевантаження прискорюють зношення опори. Під час огляду перевіряють також сусідні амортизатори, отвори кріплення та майданчики на основі. Якщо інша опора просіла або біля кріплення є тріщина, заміна лише однієї деталі може не відновити правильне положення агрегата.

Як перевірити відповідність

• Порівняйте ширину й обриси пластин, місця загинів та виступів.
• Звірте висоту опори й взаємне розташування точок кріплення.
• Перевірте діаметр, крок і довжину різьби, а також спосіб фіксації з обох боків.
• Переконайтеся, що навколо опори вистачає місця і пластини не торкатимуться сусідніх деталей.

Пошкоджений амортизатор може бути стиснутим або перекошеним, тому розміри краще зіставляти за його цілими ділянками та посадковими місцями. Не намагайтеся стягнути кріплення гайками, якщо вони не збігаються вільно. Так виникає постійне бокове навантаження на шпильку, а опора працює з перекосом і гірше поглинає коливання.

Заміна та контроль

Техніку зупиняють і дають їй охолонути. Перш ніж відкручувати гайки, агрегат надійно підтримують, щоб розвантажити амортизатор. Після зняття старої опори очищають посадкові поверхні, оглядають гайки й шайби. Кріплення зі зірваною різьбою або помітною деформацією замінюють разом із пошкодженою деталлю.

Новий амортизатор ставлять у попередній орієнтації, суміщають кріплення без натягу та спочатку накручують гайки від руки. Остаточно затягують з’єднання відповідно до вимог виробника техніки. Коли підтримку прибрано, перевіряють положення агрегата й відсутність дотику до рами поза штатними опорами. Під час пробного запуску стежать за кріпленнями: стукіт, зміщення або виражений перекіс означають, що техніку потрібно зупинити й перевірити встановлення.
