Корпус підшипника півосі КПП/6 TTG AMG-3

Корпус підшипника півосі КПП/6 TTG AMG-3 утримує підшипник в опорі півосі коробки передач. Справне посадкове місце забезпечує правильне положення підшипника та опору півосі під час обертання. Якщо корпус тріснув, має пошкоджені кріплення або розбите гніздо, його замінюють. Встановлення нового підшипника не прибере люфт, коли причина полягає у зношеній посадці його зовнішнього кільця.

Будова корпусу

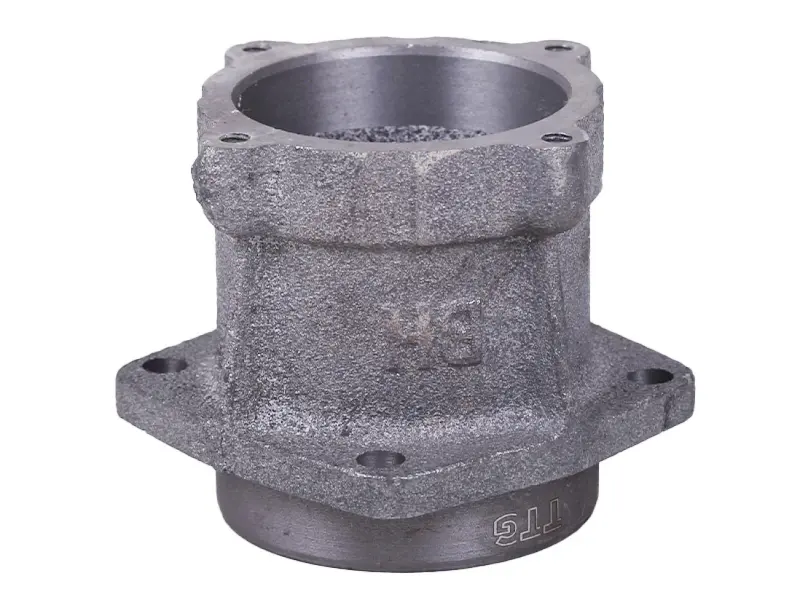

Корпус має порожнисту циліндричну частину, широкий нижній фланець із кріпильними отворами та верхній торець з отворами по колу. Усередині є оброблена циліндрична поверхня, а знизу виступає циліндричний поясок. Під час підбору враховують як внутрішнє гніздо, так і зовнішні сполучення: деталь повинна правильно сісти на місце та збігтися з відповідними кріпленнями. На корпус нанесено маркування TTG.

Через підшипник корпус приймає навантаження від півосі й передає його на кріплення. Пошкодження фланця або зношення гнізда знижує жорсткість опори. Можливі прояви — стукіт, вібрація та швидке повторне зношення підшипника. Сам шум ще не визначає причину несправності: потрібно перевірити і підшипник, і поверхню, яка утримує його зовнішнє кільце.

Ознаки пошкодження

Корпус варто оглянути, якщо піввісь має відчутний люфт, кріплення послаблюється або біля отворів з'явилися тріщини. Після зняття перевіряють стінки, краї фланців і посадкові поверхні. Сліди провертання зовнішнього кільця, виробіток та пошкодження гнізда можуть бути причиною повернення люфту невдовзі після заміни підшипника. Якщо біля опори є витік мастила, також перевіряють ущільнення та поверхню, з якою воно контактує.

Як підібрати деталь

Зіставте позначення КПП/6 та розміри демонтованого корпусу. Перевірте загальну висоту, діаметр і глибину гнізда під підшипник, форму й товщину фланців. Порахуйте отвори, виміряйте відстані між їхніми центрами та порівняйте розміри нижнього циліндричного пояска. Близькі за обрисами деталі можуть мати різні посадки, тому лише зовнішньої подібності для вибору недостатньо.

Розмір гнізда звіряють із підшипником, передбаченим конструкцією коробки. Вимірювання старого зношеного отвору без такої перевірки може дати хибний орієнтир. Якщо в опорі встановлені кришки та ущільнення, врахуйте їхнє розташування й поверхні прилягання. Невідповідна висота корпусу або глибина посадки може змістити деталі вздовж півосі та завадити правильному складанню.

Заміна та перевірка

Під час розбирання збережіть послідовність розташування деталей опори. Знявши корпус, очистьте відповідну площину та огляньте її на пошкодження. Перевірте стан підшипника, посадки на півосі, кріплень і ущільнень. Зношені суміжні деталі замінюють до складання, інакше навіть правильно підібраний корпус не усуне причину несправності.

Підшипник встановлюють рівно, без перекосу. Монтажне зусилля прикладають до кільця, яке запресовують, не передаючи його через тіла кочення. Удари по фланцях можуть пошкодити корпус. Кріплення затягують поступово й рівномірно, дотримуючись моменту з документації техніки. Якщо корпус не сідає на місце, його не стягують болтами: спочатку перевіряють відповідність посадок та відсутність перешкод.

Після складання перевірте обертання півосі, її осьове положення та відсутність заїдання. Туге обертання або люфт, що залишився, вказують на потребу повторно перевірити сполучення. Робота під навантаженням із перекошеним підшипником чи неправильно встановленим корпусом прискорює зношення опори та може пошкодити ущільнення.
