Блок кнопок керма правий Alpha TTG AMG-3

Правий блок кнопок керма Alpha TTG AMG-3 дає змогу керувати функціями техніки з правого боку керма. Його замінюють, коли пошкоджений корпус, перемикачі заїдають або контакт усередині блоку стає нестабільним. Справні кнопки мають чітко реагувати на натискання, а розташування органів керування — дозволяти користуватися ними зі звичного положення руки. Щоб заміна підійшла, потрібно зіставити кріплення, проводку й механічну частину зі знятою деталлю.

Будова та розташування деталей

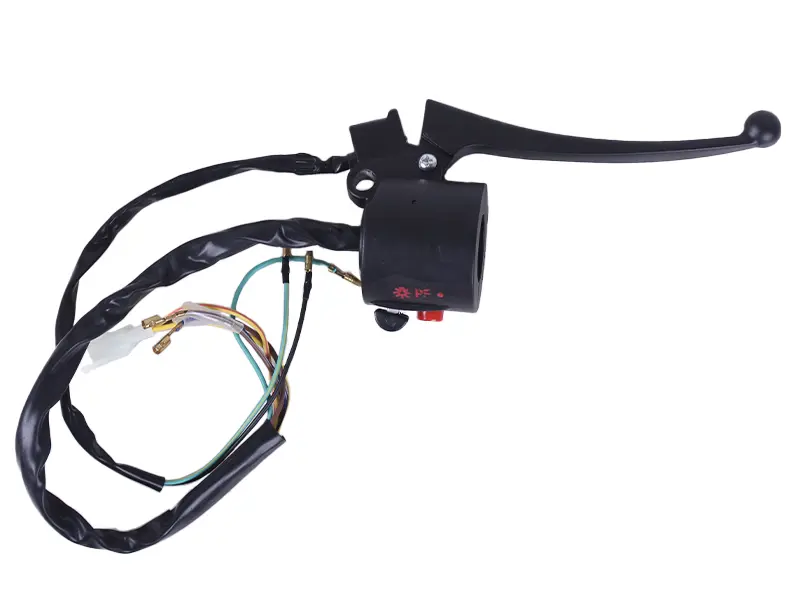

Блок має чорний корпус і довгий вигнутий важіль із заокругленим кінцем. Від корпусу перемикачів відходить джгут проводів з окремими контактами та роз’ємом. Унизу розташовані червоний орган керування та чорна кнопка, що виступає з корпусу; поруч нанесені червоні піктограми. Під час підбору звертайте увагу на взаємне розташування цих деталей. Корпус не повинен заважати користуватися руків’ям, а важіль має рухатися без упору в сусідні елементи.

Ознаки несправності

Блок потребує перевірки, якщо перемикач рухається туго, не утримує вибране положення або реагує лише після повторних спроб. Огляньте корпус біля кріплення та виходу проводів: тріщини й пошкодження ізоляції можуть супроводжувати збої в роботі. Після падіння чи удару перевірте важіль і шарнір. Деформація, тріщина або значний люфт — привід усунути несправність до подальшого користування. Якщо кнопки працюють через раз, варто також оглянути роз’єми: причина може бути в ослабленому чи окисненому контакті поза корпусом.

Як підібрати заміну

Порівняйте місце посадки на кермі, форму кріплення та розташування отворів для кріпильних деталей. Зіставте вигин і довжину виступу важеля, відстань до руків’я та спосіб з’єднання з приводом. Якщо старий важіль працює з тросом, перевірте місце введення троса й посадку його наконечника. Відмінності тут можуть унеможливити монтаж або обмежити хід важеля навіть за схожої форми корпусу.

Окремо перевірте кількість проводів, форму роз’єму, розміщення контактів і довжину джгута. Кольори ізоляції допомагають орієнтуватися, але не замінюють перевірку призначення виводів за схемою техніки та підключенням знятого блоку. Зіставте також кількість і положення перемикачів. Помилка в підключенні може спричинити неправильне спрацьовування функцій, відсутність реакції на кнопки або коротке замикання.

Монтаж і контроль роботи

Знеструмте техніку та зафіксуйте порядок старих підключень до роз’єднання проводів. Після зняття блоку огляньте посадкове місце, відповідні контакти роз’ємів і проводку біля кермової колонки. Пошкоджені клеми, перетерту ізоляцію та зношене кріплення слід відновити разом із заміною блоку. Якщо до важеля приєднаний трос, перевірте його стан і цілісність наконечника.

Закріпіть блок так, щоб кнопками було зручно користуватися, а важіль мав достатньо місця для руху. Джгут прокладіть без перегинів і затискання, залишивши запас для повороту керма в обидва боки. Дотримуйтеся вимог техніки до затягування кріплення: блок має триматися нерухомо, без деформації корпусу. Після підключення перевірте всі положення перемикачів, хід важеля та повернення рухомих деталей. На нерухомій техніці поверніть кермо до крайніх положень і переконайтеся, що проводи не натягуються та не впливають на роботу керування.
