Шина електрична бензогенератора на 2 контакти AMG

Електрична шина бензогенератора AMG на 2 контакти призначена для закріплення та підключення проводів у місці їх з’єднання. Для заміни потрібно врахувати не лише кількість контактів, а й форму основи, розміщення кріплень та підведення проводів. Основа має ставати на своє місце без переробок, а проводи — діставати до відповідних виводів без натягу. Шину замінюють у разі пошкодження корпусу, різьби або контактних з’єднань.

Як влаштована деталь

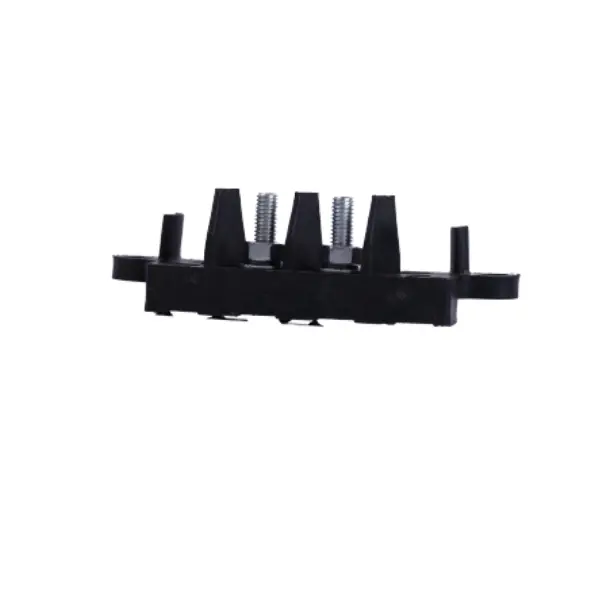

На видовженій чорній основі розташовано два різьбові виводи з гайками. Контактну зону розділяють виступні перегородки, а на кінцях основи є виступи для кріплення. Під час підключення наконечники розміщують у відповідних секціях: вони не повинні впиратися в перегородки чи торкатися сусіднього контакту. Форма основи та висота виступів впливають на те, чи вдасться правильно укласти проводи й установити захисну кришку.

Наконечник під гайкою має щільно прилягати до контактної поверхні. Забруднення, послаблення затягування або зірвана різьба можуть спричинити нагрівання та нестійкий контакт. Якщо вивід прокручується, основа деформувалася чи перегородка тріснула, підтягування гайки не відновить справність деталі. У такому разі перевіряють саму шину та приєднані до неї проводи, щоб усунути причину пошкодження разом із його наслідками.

Як підібрати заміну

Зіставте зі знятою шиною довжину й обриси основи, розташування кріплень, відстань між виводами та висоту перегородок. Перевірте діаметр і крок різьби, розмір отворів у наконечниках та місце для їхньої контактної частини. Наконечник має вільно розміщуватися між виступами й притискатися без перекосу. Два контакти — лише одна з ознак підбору: якщо кріплення не збігаються, деталь не вдасться встановити належним чином.

Також врахуйте напрямок підведення проводів і простір усередині кожуха. Провід не повинен різко згинатися біля обтиску, натягуватися після затягування гайки або затискатися кришкою. Орієнтуйтеся на знятий зразок і вимоги конкретного генератора до підключення. Не варто підгинати виводи чи зрізати перегородки заради встановлення: так можна послабити основу та порушити відстань між контактами.

Ознаки несправності

Причинами для огляду є потемніння біля з’єднання, сліди перегрівання, тріщини, пошкоджена різьба та наконечник, який знову послаблюється після затягування. Самі лише перебої в роботі генератора не доводять несправності шини — потрібно перевірити її контакти й кріплення. Поруч оглядають ізоляцію проводів, обтиск наконечників і стан гайок. Обгорілий або розхитаний наконечник замінюють разом із пошкодженою шиною, інакше нова деталь працюватиме з тим самим ненадійним з’єднанням.

На що зважати під час монтажу

Генератор зупиняють, від’єднують навантаження та унеможливлюють випадковий запуск. Якщо техніка має акумулятор, його відключають за інструкцією виробника. Розташування проводів позначають до розбирання, щоб повернути кожен на відповідний вивід. Спочатку основу закріплюють без перекосу, потім установлюють наконечники й затягують гайки з належним для з’єднання зусиллям. Виводи не повинні прокручуватися, а корпус — тріскатися від затягування. Наприкінці перевіряють, чи міцно тримаються наконечники, чи немає оголених ділянок за межами контактної зони та чи вільно стає кришка. Неправильне підключення або дотик сусідніх контактів може спричинити коротке замикання, а слабке затягування — повторне нагрівання.
