Фільтр очищення стисненого повітря 1/4 з прозорою колбою

Фільтр очищення стисненого повітря 1/4 встановлюють у пневматичну магістраль, щоб затримувати забруднення та збирати відокремлену вологу. Він зменшує потрапляння частинок і конденсату до підключеного пневмоінструмента чи обладнання. Підбираючи фільтр, зіставляють приєднання, умови роботи та витрату повітря: від цього залежить, чи вистачатиме подачі споживачу без суттєвого падіння тиску.

Будова та обслуговування

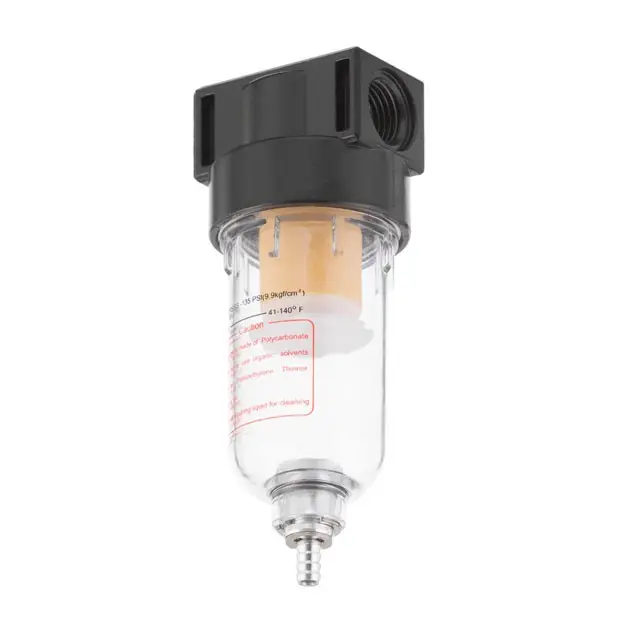

Конструкція має чорну верхню частину корпусу з різьбовим приєднанням, прозору колбу та фільтрувальну вставку всередині. Знизу розташований зливний вузол для видалення зібраного конденсату. Крізь прозорі стінки зручно стежити за рівнем рідини й забрудненням внутрішньої порожнини без розбирання. Конденсат потрібно видаляти вчасно, оскільки переповнення колби погіршує відокремлення вологи.

На колбі є позначення «41-140°F» — температурний діапазон за шкалою Фаренгейта. Місце встановлення обирають з урахуванням температури повітря в магістралі та довкола фільтра. Колба має залишатися доступною для огляду, а під нею потрібен простір для користування зливом і подальшого обслуговування.

Як підібрати до магістралі

Позначення 1/4 є орієнтиром приєднувального розміру. Для герметичного з’єднання також звіряють стандарт і форму різьби з відповідними фітингами. Різьби близького діаметра іноді вдається з’єднати на кілька витків, але це ще не підтверджує їхню відповідність. Надмірне зусилля під час затягування може зіпсувати різьбу або пошкодити корпус.

• Порівняйте приєднання та розміщення входу й виходу зі знятим фільтром і наявною магістраллю.
• Перевірте допустимий тиск і пропускну здатність за маркуванням або документацією: самого розміру приєднання для оцінки витрати повітря недостатньо.
• Переконайтеся, що шланги не тягнутимуть корпус убік, а колбу можна буде обслуговувати без перешкод.
• Зіставте потрібний ступінь очищення з вимогами обладнання: фільтр не замінює всі інші ступені підготовки стисненого повітря.

Ознаки несправності

Фільтр варто перевірити, якщо під час роботи інструмента падає тиск, після нього в магістралі побільшало вологи або повітря виходить через корпус чи злив. Забруднена вставка може обмежувати потік, а зношені ущільнення спричиняють витоки. Тріщини колби, зіпсована різьба та втрата герметичності корпусу потребують заміни пошкодженої частини або фільтра в зборі. Водночас наявність конденсату в колбі сама по собі не свідчить про несправність: спершу перевіряють, чи регулярно його зливають.

Монтаж і перевірка

Перш ніж від’єднувати старий фільтр, перекривають подачу повітря та повністю скидають тиск у відповідній ділянці. Фільтр установлюють колбою вниз, попередньо уточнивши розташування входу й виходу. З різьбових з’єднань прибирають залишки попереднього ущільнення. Новий ущільнювальний матеріал не повинен потрапляти всередину повітряного каналу. Під час затягування корпус утримують за призначені для цього поверхні, а колбу не використовують як важіль.

Поруч із фільтром оглядають фітинги, ущільнення та шланги: їхні пошкодження можуть залишити витік навіть після встановлення нової деталі. Тиск подають поступово, перевіряють герметичність, а потім роботу під навантаженням. Перекошені з’єднання, неправильний напрямок потоку чи замала пропускна здатність призводять до втрат повітря, погіршення очищення та нестачі тиску біля споживача.
