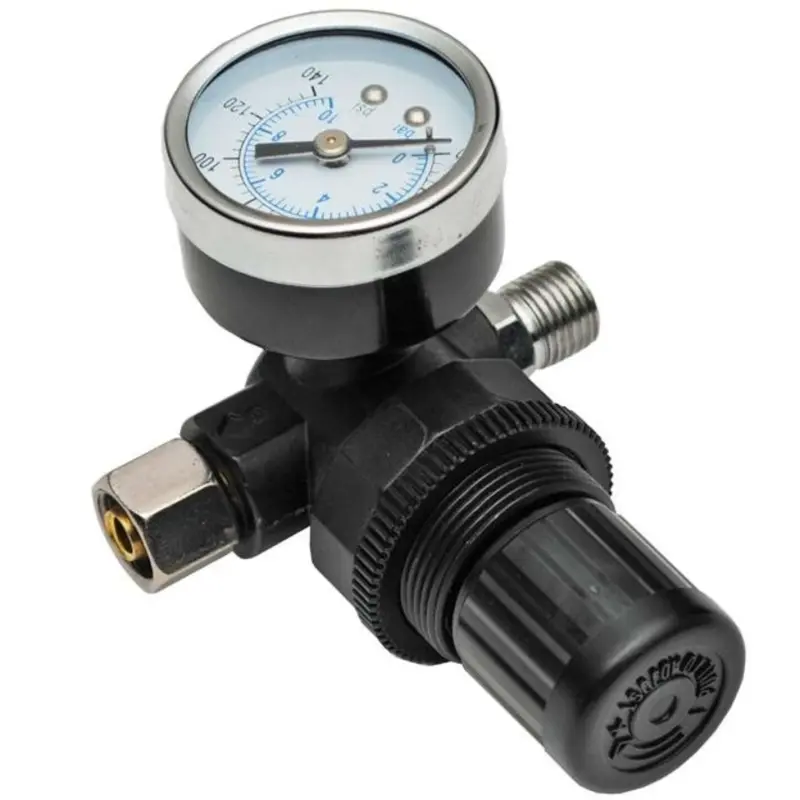

Редуктор тиску INTERTOOL PT-1422 для фарбувального пістолета 1/4″

Редуктор тиску INTERTOOL PT-1422 для фарбувального пістолета

Компактний регулятор установлюється безпосередньо перед входом фарбувального пістолета або іншого відповідного пневмоінструмента. Він дає змогу налаштувати тиск повітря в місці підключення інструмента, контролювати вибране значення за вбудованим манометром і підтримувати його під час роботи. Таке розташування особливо зручне під час фарбування, коли подавання повітря потрібно регулювати поруч із пістолетом, не повертаючись щоразу до регулятора компресора.

Модель PT-1422 працює в діапазоні від 0 до 10 бар і має пропускну спроможність до 400 л/хв. Регулювання виконується поворотною ручкою, а круглий стрілочний манометр допомагає стежити за тиском перед пневмоінструментом. Пропускна спроможність розрахована зокрема на обладнання з помітною витратою повітря, проте перед підключенням потрібно зіставити споживання конкретного інструмента з межею редуктора.

Конструкція та підключення

Обидва приєднання мають розмір 1/4″, але відрізняються виконанням. Повітря зі шланга надходить із боку зовнішньої різьби 1/4″, а внутрішня різьба 1/4″ призначена для з’єднання з фарбувальним пістолетом або іншим пневмоінструментом. Якщо відповідні з’єднання збігаються, редуктор монтується прямо на інструмент без проміжного перехідника. Перехідники до комплекту не входять, тому для іншої конфігурації шланга чи пістолета їх потрібно підібрати окремо.

Практичні переваги

• Діапазон 0–10 бар дає змогу налаштувати тиск відповідно до робочих вимог підключеного пневмоінструмента.
• Вбудований манометр забезпечує безпосередній контроль тиску на вході в пістолет і спрощує повторне налаштування режиму.
• Пропускна спроможність до 400 л/хв дає змогу застосовувати регулятор з інструментами, яким потрібне інтенсивне подавання стисненого повітря.
• Прямий монтаж на пістолет зменшує кількість проміжних з’єднань, якщо різьби обладнання повністю збігаються.
• Однаковий розмір різьби 1/4″ на вході та виході спрощує добір з’єднувальних деталей для поширених пневматичних конфігурацій цього розміру.

Що перевірити перед вибором

Для сумісності недостатньо врахувати лише призначення пристрою. Звірте розмір і тип обох відповідних з’єднань: з боку інструмента потрібна зовнішня різьба під внутрішнє з’єднання редуктора, а з боку подавання повітря — внутрішня різьба під його зовнішнє з’єднання. Також перевірте допустимий тиск пістолета, потрібну йому витрату повітря та конфігурацію вже встановленого штуцера. Робочі параметри інструмента мають перебувати в межах 0–10 бар і до 400 л/хв. Заявлений температурний діапазон самого редуктора становить від 0 до 60 °C.

Установлення та налаштування

Перед монтажем припиніть подавання стисненого повітря та переконайтеся, що з’єднання не перебувають під тиском. Розташуйте редуктор у правильному напрямку: зовнішньою різьбою до повітряного шланга, внутрішньою — до інструмента. З’єднання потрібно складати щільно та без перекосу; спосіб ущільнення вибирають відповідно до вимог застосованих пневматичних фітингів. Не використовуйте корпус манометра або регулювальну ручку як важіль під час затягування.

Після підключення подайте повітря та встановіть потрібне значення ручкою, орієнтуючись на манометр і робочі параметри пістолета. Режим слід добирати під конкретний матеріал, сопло та вимоги самого інструмента, не виходячи за допустимі межі обладнання. INTERTOOL PT-1422 підходить для оснащення нового фарбувального поста та для заміни регулятора зі з’єднаннями 1/4″, коли потрібні налаштування й контроль тиску безпосередньо перед пневмоінструментом.
