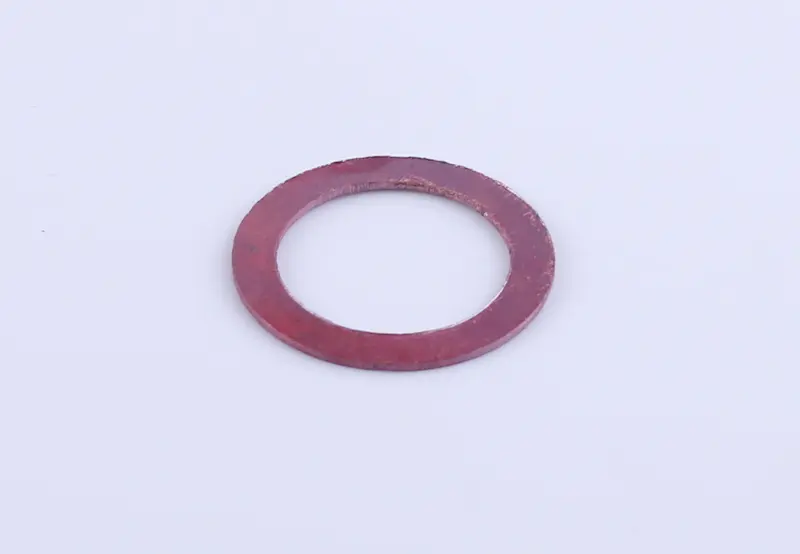

Шайба паливопроводу низького тиску 175N/180N (7/9 к.с.) 12×17,5×2 мм AMG

Шайба паливопроводу низького тиску для мотоблоків із позначеннями 175N/180N (7/9 к.с.) призначена для ущільнення з’єднання паливної магістралі. Розмір — 12×17,5×2 мм, позначення — AMG. Пласке кільце з центральним отвором встановлюється між притискними поверхнями з’єднання та допомагає запобігти витіканню пального через стик.

Ознаки зношення

Шайбу варто перевірити, якщо навколо з’єднання з’являється вологий слід пального, утворюються краплі або очищений стик знову мокріє після роботи. На ділянці, де пальне рухається під розрідженням, негерметичність може спричиняти підсмоктування повітря. Порушення подачі пального саме по собі не доводить несправність шайби: під час огляду перевіряють також шланг, штуцер і поверхні, що притискають ущільнення.

Тріщини, надриви, пошкоджені краї, помітне викривлення та глибокі сліди притискання — причини замінити зняту деталь. Ущільнення, яке вже було обтиснуте, після розбирання може прилягати недостатньо щільно. Спроба прибрати підтікання надмірним затягуванням створює ризик пошкодити різьбу або посадкову поверхню, не усунувши причину негерметичності.

Як перевірити розмір

Зіставте розмір 12×17,5×2 мм зі знятою шайбою та її посадковим місцем. Виміряйте центральний отвір, зовнішній діаметр і товщину. Враховуйте, що товщина сильно обтиснутої шайби може відрізнятися від початкової. Отвір має відповідати частині кріплення чи штуцера, яка проходить крізь нього, а зовнішній край повинен повністю розміщуватися на передбаченій притискній площині.

Замалий отвір заважає правильній посадці. Завеликий зовнішній діаметр може спричинити упирання в сусідні деталі, а невідповідна товщина змінює їхнє положення під час затягування. Тому добирати ущільнення лише за схожою формою не варто: звіряйте розміри, призначення та спосіб притискання. Край шайби не має потрапляти в зазор між деталями або перекривати паливні канали.

Що врахувати під час заміни

Зупиніть двигун, дайте йому охолонути та перекрийте подачу пального. Очистьте ділянку навколо стику до розбирання, щоб забруднення не потрапили всередину паливопроводу. Зафіксуйте порядок розташування шайб та інших деталей з’єднання. Зніміть старе ущільнення й обережно приберіть його залишки з посадкових поверхонь, не залишаючи подряпин.

Огляньте штуцер і прилеглі поверхні: задирки, вм’ятини чи перекіс заважають рівномірному притисканню. Перевірте шланг поруч зі стиком, а також інші ущільнення, якщо вони є в цьому з’єднанні. Нова шайба не усуває тріщини шланга або пошкодження штуцера, тому такі дефекти потрібно виправити до остаточного складання.

Розмістіть шайбу рівно на її місці, не залишаючи під нею стару. Герметик застосовуйте лише тоді, коли це передбачено для конкретного з’єднання: надлишок може потрапити в паливний прохід. Дотримуйтеся вимог до затягування кріплення. Додаткове зусилля не виправляє помилку в розмірі й може пошкодити деталі стику.

Після складання відкрийте подачу пального та перевірте, чи залишається з’єднання сухим. Повторіть огляд після нетривалої роботи двигуна. Якщо з’явилися краплі, зупиніть двигун і перевірте посадку ущільнення та стан прилеглих деталей. Точний розмір і рівний притиск потрібні для герметичного стику без пошкодження кріплення.
