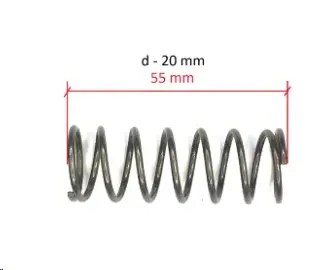

Пружина вала передачі заднього ходу КПП (3+1) AMG

Пружина вала передачі заднього ходу КПП (3+1) AMG призначена для заміни пружини в механізмі заднього ходу коробки передач. Вона створює пружне зусилля під час переміщення сполучених деталей. Відповідність штатній пружині впливає на роботу механізму: важливі не лише габарити, а й те, як деталь поводиться під навантаженням та спирається на посадкові поверхні.

Будова та ознаки зношення

Це гвинтова пружина з проміжками між витками. Під час стискання вони зближуються, а після зняття навантаження пружина має відновлювати форму. Її кінці повинні правильно прилягати до опор. Якщо пружина стоїть навскіс або опорна поверхня пошкоджена, навантаження розподіляється нерівномірно, виникає зайве тертя об сусідні деталі.

Заміну розглядають у разі зламаного витка, викривлення, залишкової деформації або значного зношення місць контакту. Корозія та втрата пружності також є приводом перевірити стан деталі. Нестабільне вмикання чи вимикання заднього ходу потребує огляду всього сполучення: схожі ознаки можуть спричиняти заїдання вала, зношені напрямні або пошкоджені опори. Нова пружина не усуне механічні перешкоди для руху інших деталей.

Як перевірити відповідність

Підбирайте пружину за знятим зразком та конструкцією конкретної коробки. Позначення КПП (3+1) вказує на призначення, проте відповідність посадки перевіряють окремо. Порівняйте довжину без навантаження, зовнішній діаметр, товщину дроту, форму кінців і розташування витків. Якщо стара пружина просіла чи зламалася, її довжина вже не є надійним орієнтиром. У такому разі допоможуть документація коробки або справний зразок.

Однакові зовнішні розміри не свідчать про однакове зусилля стискання. Надто жорстка пружина може утруднювати переміщення деталей, а надто м’яка — створювати недостатнє зусилля. Завеликий діаметр призводить до контакту з оточенням, зайва довжина може обмежити хід через раннє змикання витків. Не варто розтягувати стару пружину чи вкорочувати нову для припасування: так змінюються її властивості й умови опирання кінців.

На що зважати під час встановлення

Розбирайте механізм за інструкцією до коробки. Спочатку зафіксуйте положення пружини та порядок розміщення опорних шайб і фіксаторів, якщо вони є в конструкції. Знімайте навантаження поступово, притримуючи деталі, на які тисне пружина. Після демонтажу очистьте посадкове місце, перевірте поверхню вала, напрямні та опори. Задирки, сліди заклинювання й виробіток потребують усунення причини; пошкоджені шайби або фіксатори не слід залишати без уваги.

Поставте пружину на штатне місце без перекосу та примусового розтягування. Обидва кінці мають спиратися на передбачені поверхні, а суміжні деталі — залишатися у правильній послідовності. Перш ніж запускати техніку, перевірте переміщення механізму способом, зазначеним в інструкції до коробки. Пружина не повинна зіскакувати з опор чи перешкоджати ходу деталей. Якщо відчувається закушування або незвичний опір, припиніть складання та ще раз перевірте відповідність пружини й правильність її встановлення.
