Тумблер вимкнення двигуна на кермі мотоблока 168F TTG AMG-3

Тумблер вимкнення двигуна на кермі мотоблока 168F TTG AMG-3 дає змогу зупинити мотор із місця керування. До вимикача на кермі зручно дотягнутися без нахилу до двигуна. Під час заміни потрібно врахувати не лише форму корпусу: деталь має відповідати проводці техніки та способу, яким у ній передбачено зупинку мотора.

Корпус і керування

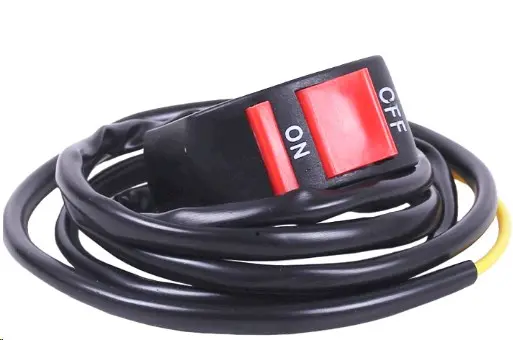

Вимикач має чорний корпус, червоний орган керування та виведений провід у чорній оболонці. Позначення ON і OFF вказують на положення ввімкнення та вимкнення. Вони допомагають користуватися тумблером, проте не визначають схему приєднання проводів. Провід прокладають від керма до місця підключення так, щоб переміщення рукояток не тягнуло його, а кріплення не затискали оболонку.

Ознаки несправності

Тумблер варто перевірити, якщо двигун не глушиться перемиканням, реагує не щоразу або робота вимикача залежить від положення проводу. Тріщини корпусу, зламаний орган керування чи нечітка фіксація положень можуть бути причиною заміни. Також оглядають оболонку проводу, місце його виходу з корпусу та з’єднання: перегини й перетирання здатні порушити контакт. Схожі прояви трапляються через пошкодження проводки самої техніки, тож спочатку перевіряють шлях підключення до двигуна. Заміна справного тумблера не усуне обрив на іншій ділянці.

Як підібрати вимикач

Порівняйте зі знятою деталлю форму корпусу, спосіб закріплення на кермі та розташування органа керування. Переконайтеся, що для корпусу вистачає місця, а перемикати його можна вільно. Зіставте довжину проводу, кількість провідників для підключення та їхні закінчення. Вони мають підходити до відповідних з’єднань проводки. Замалий запас довжини створює натяг, а невдале розташування проводу призводить до затискання або тертя об сусідні деталі.

Роботу контактів у положеннях ON і OFF звіряють зі схемою конкретної техніки. Самої схожості корпусів і написів недостатньо, щоб визначити придатність вимикача. За потреби контакти перевіряють мультиметром, попередньо від’єднавши тумблер від проводки. Невідповідна логіка перемикання або помилка під час підключення може завадити запуску двигуна чи позбавити можливості заглушити його цим вимикачем.

Заміна та перевірка

Роботу починають після зупинки й охолодження двигуна, унеможлививши випадковий запуск. До від’єднання старої деталі фіксують підключення та прокладання проводу. Після демонтажу оглядають місце кріплення, контакти з боку техніки, ізоляцію та тримачі проводу. Пошкоджені з’єднувачі й тримачі замінюють за потреби. Новий корпус закріплюють рівно, без надмірного затягування, залишаючи вільний доступ до органа керування.

Провід відводять від гарячих поверхонь, гострих країв і рухомих деталей. Біля виходу з корпусу не роблять різкого перегину, а поруч із рухомими рукоятками залишають достатній запас довжини. Після монтажу перевіряють надійність кріплення та ізоляцію з’єднань, переміщують кермо в потрібні положення й переконуються, що провід ніде не натягується. На завершення перевіряють запуск і зупинку двигуна тумблером. До роботи переходять лише після того, як вимикач правильно виконує команду зупинки.
