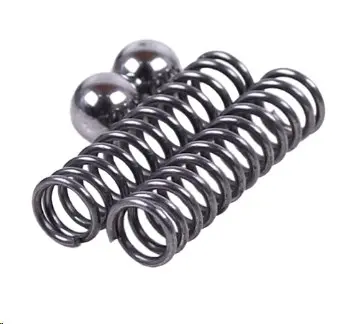

Пружини шестерні головного вала з кульками КПП (3+1) AMG

Пружини шестерні головного вала з кульками КПП (3+1) AMG призначені для ремонту пружинно-кулькового механізму шестерні. Пружина забезпечує притискання, а кулька передає зусилля на сполучену поверхню. Їхній стан впливає на роботу механізму: ослаблення пружини змінює притискне зусилля, пошкодження кульки порушує контакт. Під час розбирання перевіряють обидві деталі та їхні посадкові місця, адже нова пружина не усуне зношення поверхні, на яку спирається кулька.

Ознаки зношення

Нестабільна фіксація або незвичне зусилля під час переміщення механізму є приводом для огляду. Причину визначають після розбирання, оскільки такі прояви можуть мати й інші несправності коробки. На пружині перевіряють цілісність витків, відсутність викривлення, корозії та слідів тертя. Помітне вкорочення порівняно зі справною пружиною такого самого виконання також потребує уваги. Кульки з раковинами, задирами, відколами чи сплощеними ділянками замінюють: збільшення притискання не відновлює їхню поверхню.

Як підібрати деталі

Зіставте будову розібраної коробки та параметри знятих пружин і кульок. У пружини вимірюють довжину у вільному стані, зовнішній діаметр і товщину дроту, порівнюють форму кінців та розташування витків. Діаметр кульки перевіряють вимірювальним інструментом, а не приблизно: від нього залежать посадка та можливість переміщення. Позначення КПП (3+1) звіряйте з документацією своєї коробки. Самої подібності форми недостатньо для висновку про взаємозамінність.

Окрім розмірів, має значення пружність. Надто м’яка пружина може не створити потрібного притискання, а надто жорстка — ускладнити рух деталей і збільшити навантаження на місця контакту. У посадковому гнізді пружина має стояти без перекосу та зберігати передбачений хід стискання. Розтягування старої пружини, обрізання витків нової або додавання довільних підкладок не дають надійного способу налаштувати зусилля. Підбирайте деталі за конструкцією механізму, а не намагайтеся пристосувати невідповідні.

Що перевірити під час заміни

Перш ніж виймати пружини й кульки, зафіксуйте їхнє розташування та порядок складання. Вивільняйте деталі обережно, утримуючи підпружинену кульку від випадання. Приберіть забруднення з доступних гнізд, огляньте опори пружин, краї отворів і поверхні контакту кульок. Задирки та виробіток можуть спричинити заклинювання або прискорене зношення нових деталей. Якщо пошкоджені сполучені поверхні шестерні, їхній стан також потрібно врахувати під час ремонту.

Складайте механізм у порядку, визначеному для конкретної КПП, використовуючи відповідний їй мастильний матеріал. Перевірте, чи рівно стоять пружини та чи правильно сіли кульки. Не зводьте кріпленням частини, які не стають на місце без примусу: спочатку з’ясуйте, що заважає складанню. До запуску перевірте правильність установлення та рух механізму способом, передбаченим для цієї коробки. Заїдання або надмірне зусилля означають, що потрібно повторно перевірити посадку й відповідність деталей, а не продовжувати складання через опір.
