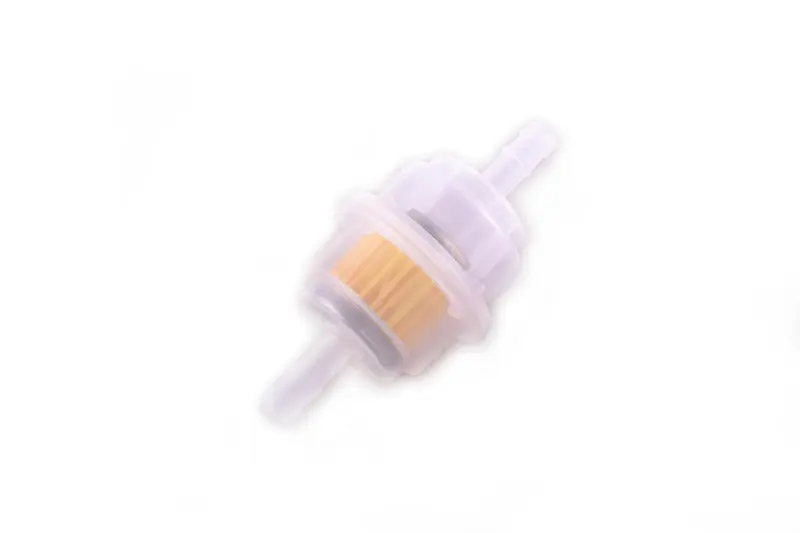

Фільтр паливний циліндричний з паперовим елементом VDK-8

Паливний фільтр VDK-8 з паперовим елементом затримує механічні домішки, що надходять із бака разом із паливом. Його встановлюють у паливний шланг, щоб іржа, осад та інші частинки не потрапляли далі до системи живлення. Для правильного підбору потрібно врахувати з’єднання зі шлангами, місце під корпус і вимоги паливної системи техніки.

Як улаштований фільтр

У циліндричному напівпрозорому корпусі міститься складчастий паперовий фільтрувальний елемент. Два штуцери на протилежних кінцях слугують для приєднання шлангів. Складки дають змогу розмістити більшу площу фільтрувальної поверхні всередині корпусу. Крізь його стінки можна оглянути доступну частину паперу, однак лише за кольором не можна оцінити пропускну здатність: дрібні забруднення не завжди помітні.

Коли папір забивається осадом, паливу стає складніше проходити крізь фільтр. Нестача подачі може проявлятися перебоями під тривалим навантаженням, зниженням тяги або зупинками двигуна. Ці ознаки є приводом перевірити фільтр, але не доводять, що причина саме в ньому. Корпус із тріщиною, пошкоджений штуцер чи сліди пального біля стику потребують окремої уваги незалежно від того, як працює двигун.

Що порівняти зі знятою деталлю

Звірте діаметр і довжину штуцерів, форму виступів для утримання шланга, довжину корпусу та відстань між кінцями приєднань. Шланг має сидіти щільно, без надмірного розтягування. Якщо він вільно рухається на штуцері, сильніше затягування хомута не варто вважати способом виправити невідповідність розмірів. Перевірте також, чи вистачає місця для корпусу та чи збережеться плавний вигин паливопроводу.

За документацією техніки й фільтра перевірте придатність до пального, робочого тиску та потрібної подачі. Однакова форма корпусу не визначає цих параметрів. Надмірний опір у магістралі обмежує надходження палива, а невідповідність умовам роботи може спричинити втрату герметичності. Якщо на встановлюваному фільтрі є позначення напрямку потоку, дотримуйтеся його; розташування паперових складок не замінює такого позначення.

Встановлення та догляд

Заміну виконують на зупиненому й охололому двигуні, подалі від полум’я та іскор. Припиніть подачу палива передбаченим для техніки способом. У системі під тиском спочатку скиньте тиск відповідно до інструкції. Підготуйте посудину для залишків пального й очистьте з’єднання зовні, щоб бруд не потрапив у відкриті шланги. Знімайте їх обережно, не відгинаючи штуцери вбік.

Під час заміни перевірте шланги та хомути. Трубки з тріщинами, затверділими стінками або розтягнутими кінцями потрібно замінити. Розташуйте фільтр так, щоб шланги не натягувалися й не заламувалися, а корпус не торкався гарячих поверхонь чи рухомих деталей. Затискайте з’єднання без деформації штуцерів. Відновивши подачу палива, перевірте герметичність стиків і повторіть огляд після запуску двигуна. Забруднений паперовий фільтр замінюють, оскільки промивання не забезпечує відновлення його фільтрувальних властивостей.
